Cara Arus Drift dan Resapan Berfungsi dalam Semikonduktor
2026-04-30 1354

Semikonduktor memberi kuasa kepada banyak peranti moden, daripada telefon kepada kenderaan elektrik.Prestasi mereka bergantung pada cara pembawa caj bergerak melalui bahan.Dalam artikel ini mari kita bincangkan tentang arus hanyutan dan resapan, asasnya, perbezaan, persamaan, kelakuan simpang p-n, faktor, kesan doping dan aplikasi peranti.

Katalog

Asas Arus Drift

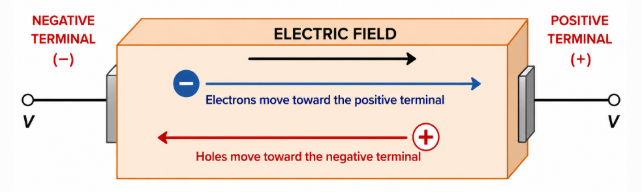

Rajah 1. Arus Hanyut Di Bawah Medan Elektrik

Arus hanyut ialah pergerakan pembawa cas yang disebabkan oleh medan elektrik yang digunakan.Apabila a voltan digunakan merentasi semikonduktor, medan elektrik dicipta di dalam bahan, memaksa elektron untuk bergerak ke arah terminal positif dan lubang-lubang ke arah terminal negatif.Pergerakan ini berarah dan boleh dikawal, menjadikan arus hanyut sebagai asas bagi kebanyakan peranti elektronik yang aktif.

Kekuatan medan elektrik secara langsung mempengaruhi kelajuan pembawa.Medan yang lebih kuat meningkatkan halaju pembawa, yang meningkatkan prestasi pensuisan.Oleh kerana arus hanyut bergantung pada voltan yang digunakan, ia boleh dikawal dengan tepat, menjadikannya sangat sesuai untuk litar berkelajuan tinggi dan pemprosesan isyarat.

Asas Semasa Resapan

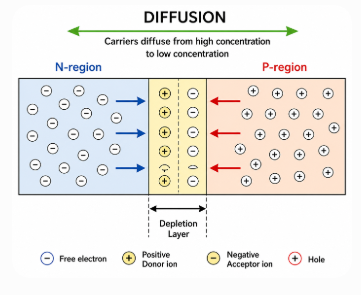

Rajah 2. Arus Resapan dalam Persimpangan P-N

Arus resapan berlaku apabila pembawa cas bergerak dari kawasan kepekatan tinggi ke kawasan kepekatan rendah.

Proses ini tidak memerlukan voltan luaran.Sebaliknya, ia didorong oleh perbezaan kepekatan dalam semikonduktor.

Penyebaran bertanggungjawab untuk pembentukan persimpangan p-n dalam peranti seperti diod dan transistor.Ia membolehkan penciptaan kawasan penyusutan, yang penting untuk operasi peranti.

Memandangkan resapan adalah proses semula jadi, ia kurang dikawal daripada arus hanyut tetapi kekal penting untuk struktur dalaman dan tingkah laku peranti semikonduktor.

Arus Drift vs Difusi

Ciri	hanyut semasa	Penyebaran semasa
Daya penggerak	Medan elektrik	Kecerunan kepekatan
Kawalan	tinggi	Terhad
Kelajuan	Cepat	Lebih perlahan
Peranan	Operasi aktif	Pembentukan peranti
Undang-undang yang memerintah	Hukum Ohm	Undang-undang Fick

Persamaan Teras dan Tingkah Laku

Arus Hanyut

Arus hanyut bergantung pada kekuatan medan elektrik, mobiliti pembawa, dan kepekatan pembawa.

• Halaju hanyut:

$$v=\mu E$$

• Ketumpatan semasa:

$$J_n=qn{\mu }_{n}E$$ $$J_{\mathrm{hlm}}=q\mathrm{hlm}{\mu }_{\mathrm{hlm}}E$$

Bahan dengan mobiliti yang lebih tinggi, seperti GaN atau SiC, membolehkan pergerakan pembawa lebih pantas dan biasanya digunakan dalam peranti berkelajuan tinggi dan berkuasa.

Arus Resapan

Arus resapan bergantung kepada kecerunan kepekatan dan pekali resapan.

• Ketumpatan arus elektron:

$$J_n=q{D}_n\frac{dn}{dx}$$

• Ketumpatan arus lubang:

$$J_{\mathrm{hlm}}=-q{D}_{\mathrm{hlm}}\frac{d\mathrm{hlm}}{dx}$$

Resapan mempunyai kesan besar pada pengangkutan pembawa merentasi simpang, menjejaskan keuntungan peranti dalam BJT dan kecekapan dalam sel suria.

Bagaimana Mereka Bekerja di Persimpangan P-N

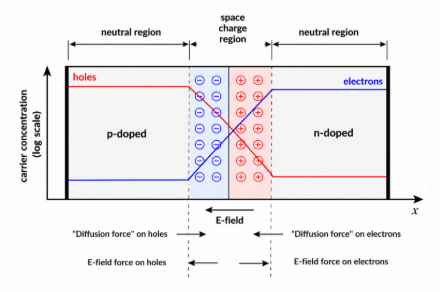

Rajah 3. Interaksi Arus Drift dan Resapan dalam Persimpangan P–N

Interaksi antara arus hanyut dan resapan mentakrifkan cara peranti semikonduktor beroperasi dalam litar praktikal.

Pada keseimbangan, arus resapan, yang disebabkan oleh perbezaan kepekatan, dan arus hanyut, yang didorong oleh medan elektrik dalaman, membatalkan satu sama lain, menghasilkan arus bersih sifar.

Dalam aplikasi praktikal, keseimbangan ini berubah bergantung pada voltan yang digunakan.Di bawah berat sebelah hadapan, seperti apabila a diod atau LED ialah dihidupkan, medan elektrik dikurangkan, membolehkan arus resapan menguasai.Ini membolehkan arus mengalir dan, dalam kes LED, menghasilkan cahaya.

Di bawah bias songsang, seperti apabila a diod dimatikan, medan elektrik meningkat, menyebabkan arus hanyut menguasai.Dalam keadaan ini, hanya arus bocor kecil yang mengalir, biasanya dalam julat nanoampere.

Tingkah laku ini penting dalam aplikasi seperti penerus untuk penukaran AC ke DC, litar pensuisan dan sistem pemprosesan isyarat.

Faktor Yang Mempengaruhi Aliran Semasa

Beberapa faktor fizikal mempengaruhi arus hanyutan dan resapan, secara langsung memberi kesan kepada prestasi peranti.

Kekuatan Medan Elektrik: Halaju hanyut bertambah dengan medan elektrik.Dalam silikon, halaju pembawa boleh mencapai ketepuan pada kira-kira 10⁷ cm/s, mengehadkan peningkatan kelajuan selanjutnya.

Mobiliti Pembawa: Mobiliti menentukan betapa mudahnya pembawa cas bergerak melalui bahan.Sebagai contoh, silikon mempunyai mobiliti elektron kira-kira 1350 cm²/V·s, manakala galium nitrida (GaN) mempunyai mobiliti yang lebih tinggi, membolehkan pergerakan pembawa yang lebih pantas dan membolehkan prestasi peranti berkelajuan tinggi.

Kepekatan Pembawa: Kepekatan pembawa yang lebih tinggi meningkatkan kekonduksian tetapi juga boleh meningkatkan kehilangan penggabungan semula dalam peranti seperti sel solar.

Tahap Doping: Doping berat meningkatkan kekonduksian tetapi mengurangkan mobiliti akibat serakan.

Suhu: Peningkatan suhu meningkatkan tenaga pembawa, yang meningkatkan resapan, tetapi ia juga menyebabkan lebih banyak perlanggaran antara pembawa dan atom, mengurangkan mobiliti.Inilah sebabnya mengapa terlalu panas membawa kepada penurunan prestasi semikonduktor.

Kualiti Bahan: Kecacatan dan kekotoran mengurangkan jangka hayat dan mobiliti pembawa.Silikon ketulenan tinggi yang digunakan dalam IC mempunyai ketumpatan kecacatan serendah 1 kecacatan per bilion atom.

Faktor-faktor ini mesti seimbang untuk mencapai kelajuan, kecekapan dan kebolehpercayaan yang optimum.

Bagaimana Doping Mempengaruhi Semasa

Doping mengawal bilangan pembawa cas dalam semikonduktor, secara langsung mempengaruhi kedua-dua arus hanyutan dan resapan.Dalam semikonduktor jenis-n, elektron adalah pembawa majoriti, manakala dalam semikonduktor jenis p, lubang menguasai.Meningkatkan kepekatan pembawa menyebabkan arus hanyut yang lebih tinggi disebabkan lebih banyak pembawa yang tersedia dan resapan yang lebih kuat kerana kecerunan kepekatan yang lebih besar.

Faedah	risiko
Kekonduksian yang lebih tinggi	Mobiliti yang lebih rendah
Respons yang lebih pantas	Lebih banyak penjanaan haba
Prestasi yang dipertingkatkan	Peningkatan arus bocor

Doping yang berlebihan boleh mengurangkan prestasi kerana peningkatan hamburan.

Kepentingan dalam Peranti

Arus drift dan resapan adalah penting dalam peranti elektronik moden dan secara langsung mempengaruhi prestasi, kecekapan dan kebolehpercayaan.

MOSFET (Transistor Kesan Medan Logam-Oksida-Semikonduktor)

Peranti ini bergantung terutamanya pada arus hanyut.Medan elektrik yang dicipta oleh voltan pintu mengawal aliran pembawa.

Pemproses moden menggunakan berbilion MOSFET, bertukar pada frekuensi melebihi 3–5 GHz, di mana arus hanyut yang pantas adalah penting untuk prestasi.

BJT (Transistor Persimpangan Bipolar)

BJT sangat bergantung pada arus resapan merentasi kawasan asas.Ini membolehkan arus masukan kecil mengawal arus keluaran yang lebih besar.

Sifat ini menjadikan BJT berguna dalam penguat analog, terutamanya dalam litar audio dan RF.

Diod

Diod bergantung kepada kedua-dua drift dan resapan.Dalam pincang ke hadapan, resapan mendominasi, membenarkan arus mengalir.Dalam pincang songsang, arus hanyut menguasai dan hanya arus bocor kecil yang mengalir.

Sel Suria

Dalam sel suria, cahaya menghasilkan pasangan lubang elektron.Resapan menggerakkan pembawa ke arah simpang, manakala arus hanyut memisahkannya menggunakan medan elektrik dalaman.

Sel suria silikon berkecekapan tinggi hari ini boleh mencapai kecekapan lebih 25%, sebahagian besarnya disebabkan oleh pengangkutan pembawa yang dioptimumkan.

Elektronik Kuasa (Peranti GaN dan SiC)

Bahan celah jalur lebar seperti GaN dan SiC meningkatkan arus hanyut disebabkan oleh mobiliti yang lebih tinggi dan toleransi medan elektrik yang lebih kuat.

Ini digunakan dalam kenderaan elektrik dan pengecas pantas, meningkatkan kecekapan dengan mengurangkan kehilangan tenaga.

Faedah dan Had

semasa taip	Faedah	Had
Arus Hanyut	Kawalan tinggi, cepat, boleh diramal	Memerlukan kuasa, menjana haba
Arus Resapan	Tiada luaran kuasa, diperlukan untuk struktur	Sukar untuk dikawal, lebih perlahan

Kaedah Pengukuran Semasa

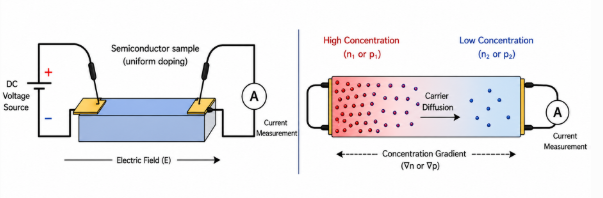

Rajah 4. Pengukuran Arus Drift dan Resapan dalam Semikonduktor

Arus hanyut dan resapan boleh diukur melalui eksperimen terkawal.Arus hanyut diukur dengan menggunakan a voltan dan memerhati yang arus yang terhasil, manakala arus resapan diukur dengan mencipta a kecerunan kepekatan dan mengesan pergerakan pembawa.Pengukuran yang tepat memerlukan sumber kuasa yang stabil, instrumen sensitif dan suhu dan keadaan bahan yang terkawal.Pengukuran ini membantu menentukan mobiliti, pekali resapan dan keseluruhan tingkah laku peranti.

Perkembangan Masa Depan

Penyelidikan semikonduktor moden memfokuskan pada penambahbaikan cara pembawa cas bergerak, yang secara langsung mempengaruhi kedua-dua arus hanyut dan resapan.

Bahan Termaju - Bahan seperti graphene, GaN dan SiC menawarkan mobiliti pembawa yang lebih tinggi dan prestasi terma yang lebih baik.

Sebagai contoh, peranti GaN boleh beroperasi pada voltan dan frekuensi yang lebih tinggi daripada silikon, menjadikannya sesuai untuk elektronik kuasa dan sistem 5G.

Transistor Skala Nano (FinFET) - CPU moden menggunakan teknologi FinFET pada 5 nm dan ke bawah, membolehkan kawalan medan elektrik yang lebih baik dan mengurangkan arus bocor.

Teknologi IC 3D - Menyusun lapisan litar meningkatkan prestasi sambil mengurangkan kelewatan isyarat, yang meningkatkan kedua-dua proses pensuisan dan penyebaran terkawal hanyut.

Sistem Cekap Tenaga - Memperbaik gelagat drift dan resapan mengurangkan kehilangan tenaga, yang penting untuk teknologi seperti telefon pintar, pusat data dan kenderaan elektrik.

Perkembangan ini memacu sistem elektronik yang lebih pantas, lebih kecil dan lebih cekap tenaga.

Kesimpulan

Arus hanyut dan resapan menerangkan cara peranti semikonduktor berfungsi.Bersama-sama, mereka mengawal kelajuan, kecekapan dan kebolehpercayaan dalam elektronik.Memahami mereka membantu dalam mereka bentuk sistem yang lebih baik dan lebih cekap pada masa hadapan.
