Pemutus Litar Tandem untuk Panel Elektrik Penuh
2026-05-03 428

Panel elektrik boleh kehabisan ruang dengan cepat kerana lebih banyak peralatan, soket dan lampu ditambah dari semasa ke semasa.Di sinilah pemutus litar tandem menjadi berguna.Pemutus tandem membolehkan anda menyambungkan dua litar dalam satu slot, menjadikannya cara yang ideal untuk mengembangkan panel anda tanpa peningkatan penuh.Walau bagaimanapun, anda perlu memahami cara ia berfungsi, masa untuk menggunakannya, dan hadnya untuk mengelakkan isu keselamatan.Artikel ini akan membincangkan pemutus litar tandem, cara ia berfungsi, kelebihan dan risikonya, dan cara memilih pilihan yang tepat untuk panel elektrik anda.

Katalog

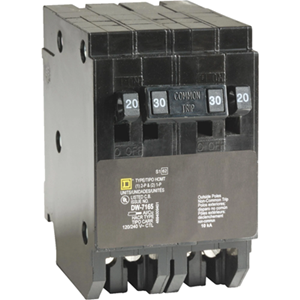

Rajah 1. Pemutus Litar Tandem

Apakah itu Pemutus Litar Tandem?

A pemutus litar tandem, juga dikenali sebagai a pemutus kembar atau dua barang, ialah sejenis pemutus litar khas yang membolehkan dua litar elektrik yang berasingan untuk disambungkan dalam a slot tunggal dalam panel elektrik.Tidak seperti pemutus standard di mana satu slot mengawal satu litar, pemutus tandem menggabungkan dua pemutus bebas menjadi satu unit padat, masing-masing dengan suis dan fungsi perlindungannya sendiri.Ini bermakna setiap litar boleh beroperasi dan bergerak secara berasingan sekiranya berlaku beban lampau atau litar pintas, walaupun ia berkongsi ruang fizikal yang sama.

Pemutus tandem digunakan apabila an panel elektrik sudah penuh dan terdapat keperluan untuk menambah lebih banyak litar tanpa menaik taraf keseluruhan panel.Walau bagaimanapun, ia hanya perlu dipasang pada panel yang direka khusus untuk menyokongnya, kerana penggunaan yang tidak betul boleh membawa kepada risiko keselamatan atau pelanggaran kod.

Mengapa Menggunakan Pemutus Litar Tandem?

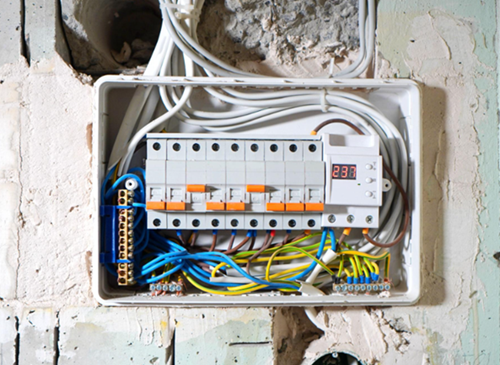

Rajah 2. Pendawaian Panel Elektrik di Rumah

Pemutus litar tandem biasanya digunakan apabila litar tambahan diperlukan tetapi menggantikan keseluruhan panel elektrik tidak praktikal.Ia amat berguna dalam projek naik taraf di mana lampu baru, saluran keluar atau peralatan kecil mesti ditambah tanpa membuat perubahan besar pada sistem elektrik sedia ada.Kelebihan utama mereka ialah kecekapan ruang sambil mengekalkan perlindungan litar yang betul.Ini menjadikannya sesuai untuk aplikasi elektrik ringan hingga sederhana, seperti pembesaran lampu kediaman atau tambahan alur keluar umum.Dalam kebanyakan kes, mereka menawarkan alternatif yang lebih mudah dan mesra bajet kepada penggantian panel, terutamanya apabila hanya beberapa litar tambahan diperlukan

Cara Pemutus Tandem Berfungsi

Pemutus litar tandem berfungsi dengan menggabungkan dua pemutus bebas di dalam satu unit padat.Apabila dipasang di panel, ia bersambung ke satu slot pada bar bas, tetapi secara dalaman ia terbahagi kepada dua litar berasingan.Setiap bahagian mempunyai suis (pemegang) sendiri dan mekanisme perlindungannya sendiri, jadi mereka beroperasi secara bebas.Ini bermakna jika satu litar mengalami masalah, hanya bahagian itu sahaja yang akan tersandung, manakala litar lain terus berfungsi seperti biasa.

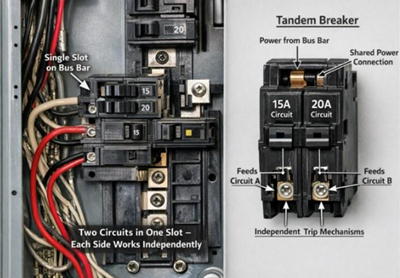

Rajah 3. Pemutus Tandem: Dua Litar dalam Satu Slot

Di dalam pemutus, setiap litar menggunakan mekanisme magnet terma untuk melindungi daripada beban lampau dan litar pintas.Bahagian terma bertindak balas terhadap haba yang disebabkan oleh arus terlalu banyak dari semasa ke semasa, manakala bahagian magnet bertindak balas serta-merta kepada kerosakan secara tiba-tiba.Walaupun kedua-dua litar berkongsi ruang fizikal dan titik sambungan yang sama, ia berasingan secara elektrik dan berfungsi seperti dua pemutus standard.

Pemutus Tandem lwn Pemutus Tiang Standard lwn Berganda

Parameter	Tandem Pemecah	Standard (Kutub Tunggal) Pemecah	Tiang Berganda Pemecah
Bilangan Litar	2 litar	1 litar	1 litar
Slot Digunakan dalam Panel	1 slot	1 slot	2 slot
Keluaran Voltan	120V setiap litar	120V	240V
Julat Amperage	15A–20A (setiap satu)	15A–20A (biasa)	15A–60A+
Jumlah Kapasiti Muatan	Terhad (dikongsi ruang)	Sederhana	Kapasiti tinggi
Kes Penggunaan Terbaik	Penyelesaian penjimatan ruang	litar am	Perkakas berat
Aplikasi Biasa	Lampu, outlet	Lampu, outlet	Aircond, ketuhar, pengering
Operasi Bebas	ya	ya	Tidak (perjalanan berpaut)
Mekanisme Perjalanan	Perjalanan berasingan	Perjalanan tunggal	Perjalanan biasa (kedua-duanya tiang)
Keserasian Panel	Terhad (panel CTL sahaja)	Serasi secara meluas	Serasi secara meluas
Sambungan Bar Bas	Sambungan dikongsi	Sambungan tunggal	Sambungan dua fasa
Keselamatan untuk Berat Beban	Tidak disyorkan	Tidak sesuai	Direka untuk berat bebanan
Pemasangan Kerumitan	Sederhana	Mudah	Sederhana
Kecekapan Ruang	Tinggi (2-dalam-1)	Biasalah	Rendah (menggunakan 2 slot)
kos	Rendah hingga sederhana	rendah	Sederhana hingga tinggi
Pengagihan Haba	Lebih tinggi (padat reka bentuk)	Biasalah	Jarak haba yang lebih baik
Pematuhan Kod (NEC)	Penggunaan terhad	patuh standard	Diperlukan untuk 240V bebanan
Risiko Terlebih Beban	Lebih tinggi jika disalahgunakan	Sederhana	Lebih rendah (saiz yang betul)
Saiz Wayar Biasa	14–12 AWG	14–12 AWG	12–6 AWG
Keperluan Neutral	Asingkan neutral	Tunggal neutral	Dikongsi/tiada (bergantung dalam muatan)
Gunakan dalam Multi-Wire litar	Tidak ideal	mungkin	Biasa digunakan
Tingkatkan Fleksibiliti	Terhad	Sederhana	tinggi
Kebolehpercayaan (Jangka Panjang)	Baik (jika betul digunakan)	Boleh dipercayai	Boleh dipercayai
Kelebihan Utama	Menjimatkan ruang panel	Mudah dan biasa	Mengendalikan kuasa tinggi dengan selamat
Had Utama	Sekatan panel	Terhad kepada 120V	Memerlukan lebih banyak ruang

Bila hendak menggunakan Pemutus Tandem?

Pemutus tandem boleh menjadi penyelesaian yang bagus apabila digunakan dengan betul, tetapi ia juga boleh mewujudkan risiko keselamatan jika disalahgunakan.

Permohonan yang Sesuai

Pemutus tandem adalah sesuai dalam situasi di mana panel elektrik menyokong mereka dan litar tambahan berada dalam had selamat.Mereka biasanya digunakan apabila menambah beban ringan hingga sederhana, seperti litar lampu, kedai umum, atau peralatan kecil.Contohnya, semasa naik taraf dapur atau pengubahsuaian rumah, pemutus tandem boleh digunakan untuk menambah litar untuk lampu dan alur keluar kaunter tanpa memerlukan peningkatan panel penuh.Ia juga merupakan pilihan yang baik apabila anda memerlukan penyelesaian yang cepat dan kos efektif untuk mengembangkan kapasiti litar dalam panel yang dinilai dengan betul.

Aplikasi yang Tidak Sesuai

Pemutus tandem sepatutnya tidak boleh digunakan untuk peralatan berkuasa tinggi suka penghawa dingin, pemanas air elektrik, atau ketuhar yang memerlukan pemutus khusus atau dua kutub.Ia juga tidak selamat apabila dipasang pada panel yang tidak direka bentuk untuk menerima pemutus tandem, kerana ini boleh menyebabkan terlalu panas atau pelanggaran kod.Satu lagi kesilapan biasa ialah menggunakan pemutus tandem masuk panel terlampau beban, di mana jumlah permintaan elektrik sudah melebihi had selamat.Dalam kes sedemikian, menambah lebih banyak litar tidak menyelesaikan masalah dan boleh meningkatkan risiko perjalanan pemutus atau bahaya elektrik.

Anda boleh menggunakan pemutus tandem hanya apabila panel serasi dan litar tambahan adalah beban rendah hingga sederhana.Jika sistem sudah menunjukkan tanda-tanda beban berlebihan atau jika peralatan besar terlibat, peningkatan panel adalah pilihan yang lebih selamat dan boleh dipercayai.

Berapa Banyak Pemutus Tandem Dibenarkan?

Bilangan pemutus tandem anda boleh memasang dalam panel adalah tidak terhad.Ia bergantung pada reka bentuk panel, pelabelan, dan had kod elektrik.Setiap panel mempunyai bilangan maksimum litar yang boleh dikendalikan dengan selamat, dan ini termasuk pemutus standard dan tandem.

Peraturan asas adalah untuk semak label panel (biasanya di dalam pintu).Ia akan menunjukkan bilangan maksimum litar dan menunjukkan slot yang dibenarkan untuk pemutus tandem.Sesetengah panel mungkin membenarkan tandem hanya masuk jawatan tertentu, manakala yang lain mungkin tidak membenarkannya sama sekali.Ini dikawal oleh CTL (Penghadan Jumlah Litar) sistem, yang menghalang pemasangan lebih banyak litar daripada yang direka bentuk untuk dikendalikan oleh panel.

Sebenarnya, panel mungkin ada 20 slot fizikal tetapi benarkan sehingga 30 atau 40 litar dengan menggunakan pemutus tandem di lokasi yang diluluskan.Walau bagaimanapun, hanya kerana lebih banyak litar boleh muat tidak bermakna panel boleh mengendalikan lebih banyak beban elektrik.Jumlah beban mesti kekal dalam kapasiti penarafan panel.

Pemutus CTL lwn Bukan CTL: Maksud, Keserasian dan Penggunaan Undang-undang

CTL (Circuit Total Limiting) dan Pemutus Bukan CTL mengawal bilangan litar yang dibenarkan untuk dimiliki oleh panel anda dan tempat pemutus tandem boleh dipasang.

Pemutus CTL mempunyai ciri terbina dalam yang kecil (selalunya tab atau klip penolakan) yang hanya membenarkannya masuk ke dalam slot yang diluluskan dalam panel.Ini menghalang anda daripada menambah lebih banyak litar daripada yang direka bentuk untuk dikendalikan oleh panel.Secara ringkas, CTL ada untuk memastikan anda berada dalam had selamat dan keperluan kod.

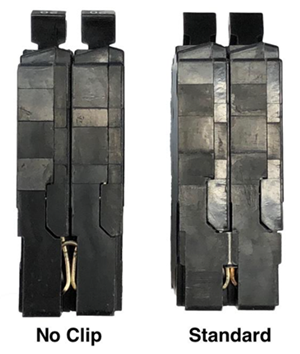

Rajah 4. Pemutus CTL lwn Bukan CTL

Pemutus bukan CTL tidak mempunyai sekatan ini.Mereka boleh dimuatkan secara fizikal ke dalam lebih banyak slot, itulah sebabnya ia digunakan dalam panel lama yang dibuat sebelum peraturan CTL diperkenalkan.Hari ini, ia biasanya dibenarkan hanya sebagai alat ganti untuk tetapan sedia ada, bukan untuk menambah litar baharu.

Keserasian Panel dan Pemilihan Pemutus

Memilih pemutus tandem kanan bukan hanya tentang saiz atau ampere, mesti sepadan dengan jenama panel anda dan model betul-betul.Pemutus tidak universal, dan menggunakan jenis yang salah boleh menyebabkan sambungan yang lemah, terlalu panas atau pelanggaran kod.Walaupun pemutus kelihatan sesuai secara fizikal, ini tidak bermakna ia selamat atau diluluskan untuk panel anda.

Perkara pertama yang perlu anda lakukan ialah semak label panel, biasanya terletak di dalam pintu.Label ini memberitahu anda jenama, nombor model dan jenis pemutus yang diluluskan.Ia juga akan menunjukkan jika pemutus tandem dibenarkan dan slot mana yang boleh menerimanya.Sentiasa ikuti maklumat ini kerana ia berdasarkan reka bentuk yang diuji oleh panel.

Jenama yang berbeza menggunakan reka bentuk pemutus yang berbeza.Sebagai contoh, Petak D, Siemens, Eaton, dan PRU semua mempunyai jenis mereka sendiri, dan mereka tidak boleh ditukar ganti.Sesetengah jenama mempunyai siri yang berbeza dalam jenama yang sama, seperti Square D Homeline lwn QO, yang tidak serasi antara satu sama lain.Inilah sebabnya mengapa pemadanan jenis pemutus yang tepat diperlukan.

Bagaimana untuk memilih pemecah yang betul:

• Semak label panel untuk jenis pemutus yang diluluskan

• Padankan jenama dan siri (bukan hanya jenama)

• Sahkan jika pemutus tandem dibenarkan dalam panel anda

• Pilih kadaran amperage yang betul untuk litar anda

• Elakkan menggunakan pemutus yang hanya "nampak sesuai"

Had Amperage dan Kesilapan Biasa

Pemutus tandem memberi anda dua litar berasingan dalam satu slot, dan setiap sisi mempunyai kadaran amperage sendiri seperti 15A atau 20A.Adalah penting untuk memahami bahawa ini tidak meningkatkan jumlah kuasa yang boleh dikendalikan oleh panel anda.Setiap litar masih mesti mengikut hadnya sendiri, dan panel anda mesti kekal dalam kapasiti keseluruhannya.

Rajah 5. Pemutus Litar Terlebih Beban Menyebabkan Haba dan Percikan

Amperage dan Had Beban

Setiap sisi pemutus tandem berfungsi seperti pemutus biasa, melindungi satu litar sahaja.Penarafan amperage mesti sepadan dengan saiz wayar dan reka bentuk litar itu.Walaupun anda menambah lebih banyak litar menggunakan pemutus tandem, jumlah beban panel anda tidak boleh melebihi penarafan pemutus utamanya.

Kesilapan Biasa

Satu kesilapan ialah menggunakan pemutus tandem untuk peralatan berat seperti penghawa dingin atau pemanas air, yang sepatutnya menggunakan pemutus dua tiang khusus.Kesilapan lain ialah menambah terlalu banyak litar tanpa memeriksa jumlah beban, yang boleh menyebabkan kerap tersandung atau terlalu panas.Juga mengabaikan saiz wayar yang betul, seperti menggunakan pemutus 20A pada pendawaian yang dimaksudkan untuk 15A.Memasang pemutus tandem pada panel yang tidak menyokongnya juga merupakan isu serius yang boleh menyebabkan risiko keselamatan.

Masalah dan Pembaikan Tandem Breaker

-Sering tersandung berlaku apabila litar dibebankan dengan terlalu banyak peranti.Pembaikan terbaik ialah mengurangkan beban atau mengalihkan beberapa peranti ke litar lain supaya ia kekal dalam had pemutus.

-Terlalu panas atau a bau terbakar biasanya disebabkan oleh sambungan longgar atau terlalu banyak litar dalam satu panel.Ini adalah isu yang serius, jadi matikan kuasa dan periksa atau ketatkan sambungan untuk mengelakkan kerosakan.

-Keserasian panel yang salah berlaku apabila pemutus tandem digunakan dalam panel yang tidak menyokongnya.Walaupun ia sesuai, ia mungkin tidak bersambung dengan betul, jadi penyelesaian yang betul ialah menggantikannya dengan pemutus yang diluluskan untuk panel tersebut.

-Menggunakan pemutus tandem untuk peralatan berat seperti penghawa dingin atau pemanas air tidak disyorkan kerana ia memerlukan kuasa yang lebih tinggi.Pembaikan yang betul adalah dengan menggunakan pemutus kutub berkembar khusus yang direka untuk beban tersebut.

-Sambungan longgar atau lemah boleh disebabkan oleh pemasangan yang salah atau menggunakan jenis pemutus yang salah.Penyelesaiannya ialah memasang semula dengan betul atau menggunakan pemutus yang serasi untuk memastikan sambungan selamat.

-Beban panel berlaku apabila terlalu banyak litar ditambah tanpa memeriksa jumlah kapasiti panel.Jika ini berterusan, pembetulan jangka panjang yang paling selamat ialah menaik taraf panel elektrik dan bukannya menambah lebih banyak pemutus.

Kesimpulan

Pemutus litar tandem menawarkan cara yang mudah dan kos efektif untuk menambah lebih banyak litar apabila ruang panel terhad, tetapi ia mesti digunakan dengan berhati-hati.Ia tidak meningkatkan jumlah kapasiti kuasa panel anda dan penggunaan yang tidak betul boleh menyebabkan beban berlebihan, terlalu panas atau pelanggaran kod.Dengan menyemak keserasian panel, mengikut had beban, dan menggunakannya hanya untuk aplikasi yang betul, pemutus tandem boleh menjadi penyelesaian yang selamat.Jika keperluan elektrik anda terus berkembang atau panel anda sudah mencapai hadnya, menaik taraf panel adalah pilihan jangka panjang yang lebih baik.
