Op-Amp lwn Differential lwn Instrumentation Amplifier Diterangkan
2026-05-04 611

Penguat digunakan untuk menguatkan isyarat lemah supaya ia boleh diproses dalam sistem elektronik.Jenis penguat yang berbeza direka untuk tugas yang berbeza berdasarkan tahap isyarat, bunyi dan ketepatan.Artikel ini membandingkan penguat operasi, pembezaan dan instrumentasi untuk membantu anda memahami masa untuk menggunakan setiap satu.

Katalog

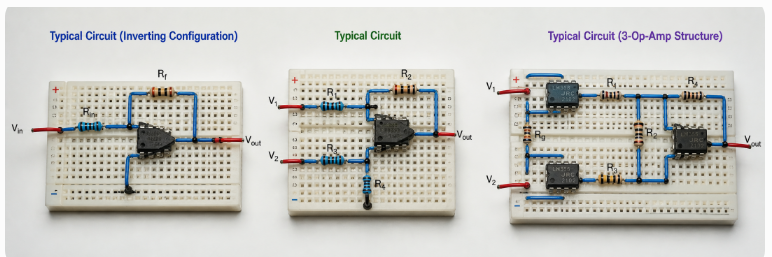

Jenis Penguat Gambaran Keseluruhan

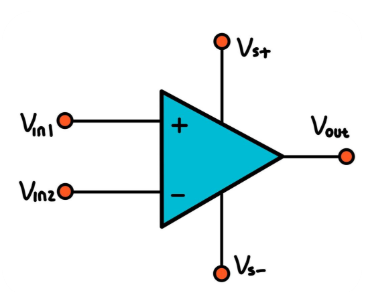

Rajah 2.Op-Amp dengan Dua Input dan Satu Output

1. Penguat Operasi (Op-Amp)

Penguat kendalian (op-amp) ialah penguat serba guna serba guna yang digunakan dalam pelbagai aplikasi analog.

V_keluar = A(V⁺ − V⁻)

Ia menguatkan perbezaan antara dua isyarat input dan biasanya digunakan untuk penguatan isyarat, penapisan, penimbalan dan litar pembanding.

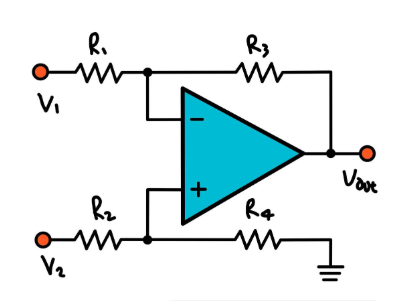

Rajah 3.Litar Penguat Berbeza dengan Rangkaian Perintang

2. Penguat Pembezaan

Penguat pembezaan menguatkan perbezaan antara dua isyarat input sambil menolak hingar biasa bagi kedua-dua input.

V_keluar = A_d(V_₂ − V_₁)

Ia biasanya digunakan dalam penderiaan semasa, peringkat input ADC, dan aplikasi pemprosesan isyarat industri.

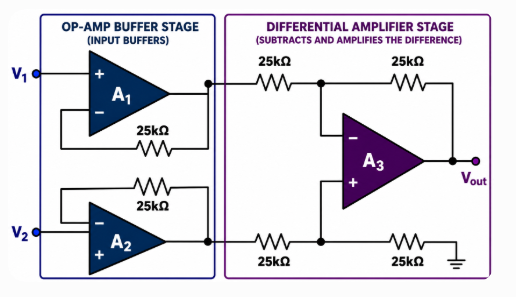

Rajah 4. Penguat Instrumen dengan Penampan Input dan Peringkat Pembezaan

3. Penguat Instrumen

Penguat instrumentasi direka untuk pengukuran tepat bagi isyarat yang sangat kecil dalam persekitaran yang bising.

G = 1 + (2R / R_g)

Ia memberikan impedans input yang sangat tinggi, ketepatan yang tinggi, dan penolakan hingar yang sangat baik.Ia biasanya digunakan dalam antara muka penderia, peranti perubatan seperti sistem ECG, dan sistem pengukuran industri.

Cara Setiap Penguat Berfungsi dalam Aplikasi Sebenar

Penguat kendalian (op-amp)

Berfungsi dengan menggunakan sangat tinggi keuntungan dalaman bersama-sama dengan maklum balas luaran komponen untuk menghasilkan keluaran yang terkawal dan stabil.Dalam litar praktikal, sebahagian daripada isyarat keluaran disalurkan semula kepada input penyongsangan.Maklum balas negatif ini memaksa op-amp untuk melaraskan outputnya secara berterusan sehingga perbezaan voltan antara inputnya menjadi hampir sifar.Kerana tingkah laku ini, keuntungan keseluruhan ditentukan terutamanya oleh perintang luaran dan bukannya keuntungan dalaman yang sangat besar bagi op-amp itu sendiri.Mekanisme maklum balas ini meningkatkan kestabilan, mengurangkan herotan dan membenarkan penguat melaksanakan fungsi seperti penguatan, penapisan dan penyaman isyarat dengan ketepatan yang tinggi.

Penguat pembezaan

Menguatkan perbezaan voltan antara dua isyarat input sementara menolak isyarat yang biasa kepada kedua-dua input.Secara dalaman, litar membandingkan dua voltan masukan dan menghasilkan keluaran berkadar hanya dengan perbezaannya.Dalam aplikasi sebenar, ini membolehkan penguat untuk membatalkan bunyi yang tidak diingini atau gangguan yang muncul sama pada kedua-dua baris, dikenali sebagai isyarat mod biasa.Keberkesanan penolakan ini banyak bergantung pada padanan perintang yang tepat kerana sebarang ketidakseimbangan boleh membenarkan isyarat biasa muncul pada output.

Penguat instrumentasi

Menambah baik apabila penguat pembezaan oleh menambah berbilang peringkat penguatan untuk ketepatan, kestabilan dan pengasingan input yang lebih baik.Peringkat pertama biasanya menggunakan penguat penimbal yang memberikan impedans input yang sangat tinggi, menghalang litar daripada memuatkan atau mengganggu isyarat sensor yang lemah.Peringkat penimbal ini juga memberikan keuntungan awal sambil mengekalkan integriti isyarat.Peringkat kedua ialah a penguat pembezaan yang menolak dua isyarat buffer dan menghilangkan hingar mod biasa.Dengan memisahkan penimbalan dan penguatan pembezaan kepada beberapa peringkat, penguat instrumentasi mencapai kawalan perolehan yang tepat, penolakan hingar yang sangat baik dan operasi yang stabil.

Perbezaan Prestasi Utama Yang Sebenarnya Penting dalam Reka Bentuk

Dapatkan Perbezaan Kawalan

Penggunaan op-amp perintang luar dan kapasitor untuk mengawal keuntungan dan kelakuan litar.Ini menjadikannya sangat fleksibel kerana amplifikasi boleh dilaraskan untuk aplikasi yang berbeza.Walau bagaimanapun, ketepatan keuntungan bergantung pada ketepatan komponen luaran, susun atur litar, dan keadaan suhu.Ion v ariat kecil dalam faktor ini boleh menjejaskan prestasi keseluruhan.

Penguat pembezaan menentukan keuntungan melalui nisbah perintang.Untuk penguatan yang tepat dan perbandingan isyarat yang betul, perintang mesti dipadankan rapat.Jika nilai perintang tidak seimbang, isyarat dan bunyi yang tidak diingini mungkin muncul pada output.Reka bentuk ini memberikan perbandingan isyarat yang lebih baik daripada litar op-amp asas tetapi masih sangat bergantung pada ketepatan perintang.

Penguat instrumentasi memudahkan pelarasan perolehan dengan menggunakan a perintang luaran tunggal sambil bergantung pada komponen yang dipadankan secara dalaman.Disebabkan padanan dalaman ini, penguat mengekalkan keuntungan yang stabil, ketepatan yang lebih tinggi dan prestasi yang lebih konsisten walaupun keadaan luaran berubah.

Kelakuan Input dan Output

Parameter	Op-Amp	Berbeza Penguat	Instrumentasi Penguat
Impedans Input	Sederhana hingga tinggi	Sederhana	Sangat tinggi
Gelagat Output	Output boleh dikonfigurasikan	Perbezaan isyarat output	Output yang stabil dan tepat

Op-amp boleh dikonfigurasikan untuk banyak gelagat keluaran yang berbeza bergantung pada reka bentuk litar luaran.Penguat pembezaan tertumpu terutamanya pada menguatkan perbezaan antara dua isyarat input.Penguat instrumentasi memberikan output yang sangat stabil dan tepat sambil meminimumkan kesan pemuatan pada sumber input sensitif.

Noise Rejection dan CMRR

CMRR=A_d/A_c

CMRR (Nisbah Penolakan Mod Biasa) mengukur keberkesanan penguat menolak hingar atau gangguan yang muncul sama pada kedua-dua talian input.CMRR yang lebih tinggi bermakna penguat boleh mengeluarkan isyarat biasa yang tidak diingini dengan lebih baik dan mengekalkan ketepatan isyarat.

Penguat	bising Penolakan	tipikal CMRR
Op-Amp	asas	Sederhana
Penguat Berbeza	bagus	60–100 dB
Penguat Instrumentasi	Cemerlang	100–140 dB

Penguat instrumentasi memberikan penolakan hingar tertinggi kerana reka bentuk berbilang peringkat dan komponen dalaman yang dipadankan dengan tepat.Ini membolehkan operasi yang tepat walaupun dengan isyarat sensor yang sangat kecil dalam persekitaran yang bising.

Ketepatan dan Kestabilan

Op-amp memberikan prestasi yang fleksibel tetapi boleh dipengaruhi oleh toleransi komponen luaran dan keadaan persekitaran.Penguat pembezaan meningkatkan ketepatan isyarat dengan menolak isyarat biasa, walaupun prestasinya masih bergantung pada padanan perintang.Penguat instrumentasi menawarkan ketepatan dan kestabilan tertinggi kerana struktur dalamannya meminimumkan ralat perolehan, mengurangkan hingar dan mengekalkan operasi yang konsisten dalam keadaan yang berbeza-beza.

Perbezaan: Op-Amp lwn Differential lwn Instrumentasi Amplifier

Ciri	Op-Amp	Berbeza Penguat	Instrumentasi Penguat
Fungsi Utama	Amplifikasi tujuan am dan pemprosesan isyarat	Menguatkan perbezaan antara dua isyarat input	Penguatan ketepatan sangat isyarat pembezaan kecil
Tahap Isyarat Biasa	Isyarat sederhana hingga kuat	Isyarat pembezaan sederhana	Isyarat sensor tahap sangat rendah
Penolakan Bunyi	asas	Penolakan hingar mod biasa yang baik	Bunyi mod biasa yang sangat baik penolakan
CMRR biasa	70–100 dB	60–100 dB	100–140 dB
Ketepatan	Sederhana	Sederhana hingga tinggi	Sangat tinggi
Impedans Input	Sederhana hingga tinggi	Sederhana	Sangat tinggi
Dapatkan Kawalan	Perintang dan komponen luaran	Ditentukan oleh nisbah perintang	Biasanya dikawal oleh satu perintang
Fleksibiliti	tinggi	Sederhana	Lebih rendah
Kestabilan	Sederhana	bagus	Cemerlang
Sensitiviti kepada Padanan Perintang	Sederhana	tinggi	Rendah kerana padanan dalaman
Kerumitan Reka Bentuk	Mudah tetapi sensitif susun atur	Memerlukan perintang yang sepadan	Berbilang peringkat yang dioptimumkan secara dalaman reka bentuk
Ketepatan dalam Persekitaran Bising	Sederhana	bagus	Cemerlang
kos	rendah	Sederhana	tinggi
Penggunaan Kuasa	Rendah hingga sederhana	Sederhana	Sederhana hingga tinggi
Aplikasi Biasa	Penapisan, penimbalan, umum penguatan	Penderiaan semasa, isyarat perbandingan, litar komunikasi	Peranti perubatan, tolok terikan, sel beban, penderia ketepatan
Kelebihan Utama	Kos rendah dan reka bentuk yang fleksibel	Lebih baik menolak bunyi daripada op-amp standard	Ketepatan tinggi dan stabil penguatan
Had Utama	Ketepatan yang lebih rendah dalam sistem bising	Prestasi bergantung kepada perintang sepadan	Kos yang lebih tinggi dan lebih besar kerumitan
Penggunaan Terbaik	Penguatan am dan analog pemprosesan	Perbandingan isyarat dalam bunyi bising sistem	Pengukuran sensor ketepatan dan isyarat peringkat rendah

Aplikasi Dunia Sebenar bagi Setiap Jenis Penguat

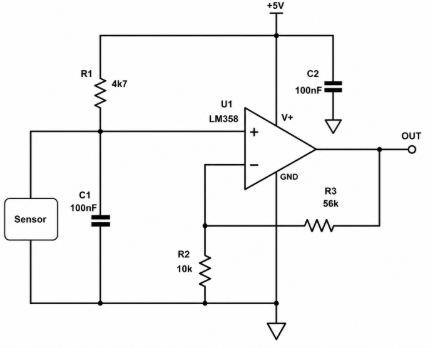

Rajah 5. LM358 Op-Amp Amplifying Sensor Isyarat untuk Input ADC

Aplikasi Op-Amp

1. Op-Amp:LM358

The LM358 biasa digunakan apabila litar memerlukan mudah dan kos rendah penguatan isyarat.Dalam sistem pemantauan suhu, sebagai contoh, penderia mungkin menghasilkan voltan analog kecil yang terlalu lemah untuk pengukuran ADC langsung.LM358 meningkatkan tahap isyarat supaya ADC dapat mengesan perubahan dengan lebih jelas.

Op-amp jenis ini selalunya mencukupi untuk sistem terbenam asas kerana ia memerlukan hanya beberapa komponen luaran dan beroperasi daripada satu bekalan kuasa.Ia digunakan secara meluas dalam litar berkuasa bateri, sistem kawalan kecil, dan pemprosesan isyarat analog umum.

Walau bagaimanapun, op-amp seperti LM358 tidak sesuai untuk isyarat yang sangat kecil atau bising.Jika output sensor hanya beberapa mikrovolt, bunyi luaran dan ralat mengimbangi boleh mengurangkan ketepatan.Dalam keadaan tersebut, penguat yang lebih khusus biasanya diperlukan.

2.Op-Amp: TL081

The TL081 adalah satu lagi op-amp yang biasa digunakan yang terkenal dengan impedans input yang tinggi dan tindak balas pantas.Ia digunakan secara meluas dalam prapenguat audio, penapis aktif dan litar penjanaan bentuk gelombang di mana tindak balas isyarat yang lebih pantas dan pemuatan input yang lebih rendah diperlukan.

Op-amp jenis ini sesuai apabila litar mengendalikan isyarat analog kekuatan sederhana dalam persekitaran elektrik yang agak bersih.Sebagai contoh, dalam prapenguat audio, TL081 boleh menguatkan isyarat bunyi dengan tindak balas frekuensi yang baik sambil memastikan litar mudah dan berpatutan.

Walau bagaimanapun, jika op-amp yang sama digunakan untuk output sensor yang sangat kecil seperti tolok terikan atau elektrod ECG, bunyi isyarat dan ralat mengimbangi boleh menjadi lebih ketara.Dalam situasi tersebut, penguat instrumentasi ketepatan biasanya memberikan hasil yang lebih stabil dan tepat.

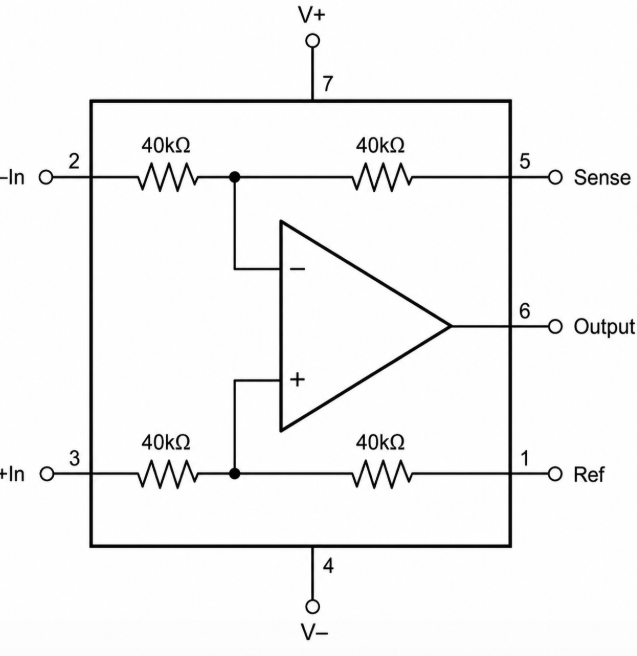

Rajah 6. INA132 Penguat Berbeza untuk Penderiaan Arus Tepat

Aplikasi Penguat Berbeza

1.Penguat Pembezaan: INA132

The INA132 direka untuk menguatkan perbezaan antara dua isyarat sambil menolak hingar yang muncul pada kedua-dua baris.Ini menjadikannya berguna dalam litar penderiaan semasa, sistem kawalan motor dan peralatan perindustrian di mana gangguan elektrik adalah perkara biasa.

Sebagai contoh, apabila mengukur arus melalui perintang shunt berhampiran motor, menukar bunyi dari pemacu motor boleh menjejaskan kedua-dua talian input.Penguat pembezaan hanya memfokuskan pada perbezaan voltan merentasi perintang dan menghilangkan banyak bunyi biasa yang tidak diingini.Ini meningkatkan kebolehpercayaan pengukuran dalam persekitaran elektrik yang bising.

Jika op-amp standard digunakan dalam keadaan ini, bunyi mod biasa mungkin muncul pada output dan mengurangkan ketepatan isyarat.Penguat pembezaan memberikan perbandingan isyarat yang lebih baik dan operasi yang lebih stabil apabila terdapat gangguan.

2. Penguat Berbeza: LM393

The LM393 digunakan secara meluas dalam perbandingan voltan dan litar pengesanan isyarat.Ia biasanya ditemui dalam pengesan lintasan sifar, sistem pemantauan bateri, penderia kelajuan motor dan sistem kawalan industri di mana dua isyarat mesti dibandingkan dengan pasti.

Litar penguat pembezaan lebih disukai dalam persekitaran yang bising kerana ia memfokuskan pada perbezaan voltan antara dua input sambil mengurangkan gangguan yang muncul pada kedua-dua talian.Dalam sistem perindustrian dengan motor, geganti atau peranti pensuisan, hingar elektrik boleh menjejaskan ketepatan pengukuran dengan mudah.Pemprosesan isyarat pembezaan membantu meningkatkan kestabilan dan mengurangkan pencetus palsu.

Jika litar op-amp standard digunakan dalam persekitaran ini tanpa penolakan hingar yang betul, isyarat yang tidak diingini mungkin muncul pada output dan menyebabkan operasi tidak stabil atau pengukuran yang salah.

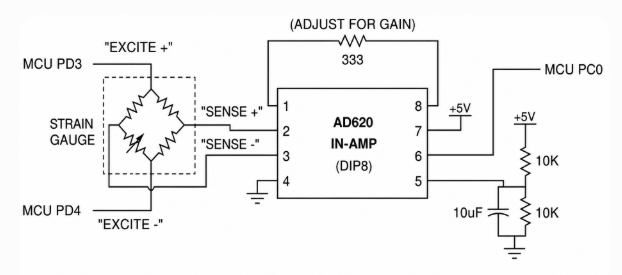

Rajah 7. AD620 Menguatkan Isyarat Tolok Terikan untuk Pengukuran Tepat

Aplikasi Penguat Instrumentasi

1. Penguat Instrumentasi: AD620

The AD620 digunakan secara meluas untuk menguatkan isyarat sensor yang sangat kecil dengan ketepatan yang tinggi.Ia biasanya disambungkan kepada tolok terikan, penderia tekanan, elektrod ECG, dan sel beban di mana tahap isyarat adalah sangat rendah.

Penguat instrumentasi diutamakan untuk aplikasi penderia kerana ia memberikan galangan input yang sangat tinggi, penolakan hingar yang sangat baik dan kawalan perolehan yang stabil.Dalam sistem tolok terikan, penderia boleh menjana hanya beberapa milivolt output.AD620 boleh menguatkan isyarat kecil ini dengan tepat sambil meminimumkan ralat yang disebabkan oleh bunyi elektrik atau pemuatan isyarat.

Reka bentuk dalaman berbilang peringkat membolehkan penguatan yang tepat tanpa menjejaskan sensor itu sendiri.Ini amat penting dalam peralatan perubatan dan sistem pengukuran industri di mana perubahan isyarat kecil mesti dikesan dengan pasti.

Menggunakan op-amp asas dalam aplikasi ini boleh menyebabkan bacaan tidak stabil, hingar diperkuatkan dan ketepatan pengukuran yang berkurangan.Penguat instrumentasi menyelesaikan masalah ini dengan menggabungkan penimbalan, penguatan pembezaan dan penolakan mod biasa yang tinggi dalam satu peranti.

2. Penguat Instrumentasi: INA128

The INA128 ialah satu lagi penguat instrumentasi ketepatan yang biasa digunakan dalam instrumen perubatan, sistem penderia industri dan peralatan pemerolehan data.Ia direka untuk aplikasi di mana isyarat penderia yang sangat kecil mesti dikuatkan dengan tepat tanpa memperkenalkan hingar besar atau ralat hanyut.

Penguat instrumentasi seperti INA128 lebih disukai untuk antara muka penderia kerana ia memberikan galangan input yang sangat tinggi dan penolakan hingar mod biasa yang kuat.Ini membolehkan output penderia yang lemah diperkuatkan tanpa memuatkan penderia yang banyak atau menguatkan gangguan yang tidak diingini.

Sebagai contoh, dalam sistem pemantauan ECG, isyarat elektrik dari badan adalah sangat kecil dan mudah dipengaruhi oleh bunyi elektrik di sekeliling.INA128 boleh menguatkan isyarat ini dengan tepat sambil menolak banyak gangguan yang tidak diingini.

Cara Memilih Penguat yang Tepat untuk Aplikasi Anda

• Gunakan op-amp untuk penguatan mudah dan kos rendah apabila isyarat kuat dan hingar rendah.

• Gunakan penguat pembezaan apabila litar perlu mengukur perbezaan antara dua isyarat sambil mengurangkan bunyi yang dikongsi.

• Gunakan penguat instrumentasi untuk isyarat sensor yang sangat kecil yang memerlukan ketepatan tinggi, keuntungan yang stabil dan penolakan hingar yang kuat.

• Pilih berdasarkan tahap isyarat: isyarat yang lebih kuat boleh menggunakan op-amp, manakala isyarat lemah biasanya memerlukan penguat instrumentasi.

• Pilih berdasarkan hingar: litar hingar rendah mungkin menggunakan op-amp, tetapi persekitaran yang bising memerlukan penguat pembezaan atau instrumentasi.

• Pilih berdasarkan kos dan kerumitan: op-amp lebih murah dan ringkas, manakala penguat instrumentasi lebih mahal tetapi memberikan ketepatan yang lebih baik.

Mengapa Sistem Moden Selalunya Menggabungkan Penguat Ini

Kerana setiap jenis memberikan kelebihan yang berbeza.Daripada bergantung pada satu penguat, banyak litar menggunakan berbilang peringkat penguat untuk meningkatkan ketepatan, penolakan hingar dan prestasi pemprosesan isyarat.

Contohnya, an penguat instrumentasi mungkin terlebih dahulu menguatkan isyarat sensor yang sangat kecil sambil mengeluarkan bunyi elektrik biasa.Selepas itu, an op-amp boleh memproses selanjutnya isyarat untuk penapisan, penimbalan, atau antara muka ADC.Dalam kawalan motor atau sistem perindustrian, a penguat pembezaan boleh membandingkan isyarat dan menolak gangguan sebelum isyarat dihantar ke peringkat pemprosesan tambahan.

Menggabungkan penguat ini membolehkan sistem mengimbangi kos, ketepatan, fleksibiliti, dan imuniti bunyi dengan lebih berkesan.Op-amp mudah sahaja mungkin tidak memberikan ketepatan yang mencukupi untuk isyarat sensor yang lemah, manakala hanya menggunakan penguat instrumentasi boleh meningkat kos sistem secara berlebihan.Menggunakan kekuatan setiap penguat bersama-sama membantu sistem moden mencapainya stabil dan operasi yang boleh dipercayai dalam aplikasi praktikal.

Kesilapan Reka Bentuk Biasa Semasa Menggunakan Penguat Ini

Op-Amp

Menggunakan voltan bekalan yang salah boleh mengehadkan julat output, mengabaikan arus pincang input boleh menyebabkan ralat pengukuran, dan menggunakan op-amp berkelajuan rendah untuk isyarat pantas boleh menyebabkan herotan.

Penguat Berbeza

Kekurangan perlindungan input boleh mendedahkan litar kepada pancang voltan dan potensi kerosakan, pembumian yang lemah boleh menyebabkan output tidak stabil, dan meletakkan penguat terlalu jauh dari sumber isyarat boleh meningkatkan bunyi.

Penguat Instrumentasi

Bekalan kuasa yang lemah boleh mengurangkan ketepatan, mengabaikan voltan mengimbangi boleh mengalih bacaan, dan melangkau penentukuran boleh menyebabkan ralat jangka panjang.Menggunakan penguat ini apabila tidak diperlukan juga meningkatkan kos sistem.

Kesimpulan

Op-amp, penguat pembezaan dan penguat instrumentasi masing-masing mempunyai tujuan yang berbeza dalam pemprosesan isyarat.Memilih yang betul bergantung pada ketepatan yang diperlukan, pengendalian hingar dan kos.Memahami perbezaan mereka membantu dalam mereka bentuk sistem yang lebih dipercayai dan cekap.
