Asas CRT dan CRO: Bahagian, Kelebihan dan Penyelesaian Masalah
2026-02-26 2607

Cathode Ray Tube (CRT) dan Cathode Ray Oscilloscope (CRO) ialah peranti penting dalam elektronik asas yang membantu kita melihat dan mengukur isyarat elektrik.CRT menukar isyarat elektrik kepada imej yang boleh dilihat, manakala CRO menunjukkan cara voltan berubah dari semasa ke semasa.Dalam artikel ini mari kita bincangkan tentang Tiub Sinar Katod (CRT) dan Osiloskop Sinar Katod (CRO), asas, cara kerja, jenis, aplikasi, kelebihan, had dan penyelenggaraannya.

Katalog

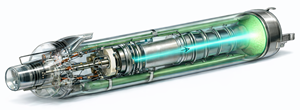

Rajah 1. Tiub Sinar Katod (CRT) Menunjukkan Laluan Rasuk Elektron Di Dalam Tiub Vakum

Asas Tiub Sinar Katod (CRT)

A Tiub Sinar Katod (CRT) ialah peranti paparan tiub vakum yang menghasilkan imej dengan mengarahkan a rasuk elektron tertumpu ke atas a skrin bersalut fosfor.Apabila rasuk mengenai skrin, cahaya dipancarkan dan imej atau bentuk gelombang yang boleh dilihat terbentuk.

Secara ringkas, CRT menukar isyarat elektrik kepada output visual menggunakan pergerakan elektron terkawal di dalam a tiub kaca tertutup.

Bahagian Tiub Sinar Katod (CRT)

1. Perhimpunan Senapang Elektron

Terletak di bahagian belakang tiub, pistol elektron menghasilkan dan membentuk pancaran elektron.

2. Sistem Pesongan

The sistem pesongan menggerakkan pancaran elektron merentasi skrin. Pesongan elektrostatik menggunakan plat elektrik dan biasanya ditemui dalam osiloskop, manakala pesongan magnet menggunakan gegelung dan biasanya digunakan dalam televisyen dan monitor.

3. Skrin Fosfor dan Sampul Vakum

Permukaan dalaman skrin disalut dengan bahan fosfor.Vakum di dalam tiub membolehkan elektron bergerak dengan bebas tanpa perlanggaran.Ia juga memastikan operasi yang stabil.

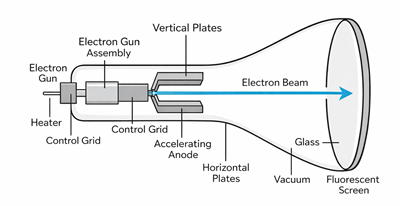

Cara Tiub Sinar Katod (CRT) Berfungsi

A CRT beroperasi di dalam a tiub kaca tertutup yang mengandungi a vakum tinggi.Di dalam tiub, yang pemanas menghangatkan yang katod, yang kemudiannya dikeluarkan elektron.Elektron ini bergerak ke hadapan dan dipercepatkan dan difokuskan ke dalam a rasuk sempit dengan bercas positif anod.Sistem pesongan kemudiannya memandu pancaran ini ke titik tertentu pada skrin.Apabila rasuk mengenai salutan fosfor pada bahagian dalam skrin, ia menghasilkan cahaya nampak. The kecerahan imej bergantung pada seberapa kuat pancaran elektron, manakala kedudukan imej bergantung pada cara rasuk diarahkan.Kerana pancaran mengimbas merentasi skrin dengan sangat cepat, imej itu muncul stabil dan berterusan.Tidak seperti paparan panel rata moden, CRT mencipta imej dengan menggerakkan satu pancaran elektron merentas skrin dan bukannya menggunakan piksel tetap.

Mod Pengendalian CRT

• Pesongan elektrostatik - Digunakan untuk aplikasi ketepatan

• Pesongan magnet - Digunakan untuk sistem paparan besar

• Imbasan raster - Digunakan untuk paparan imej skrin penuh

• Imbasan rawak - Digunakan untuk melukis garisan atau bentuk gelombang tertentu

Klasifikasi CRT

• CRT pesongan elektrostatik

• CRT pesongan magnetik

• CRT monokrom

• Warna CRT

• CRT imbasan raster

• CRT imbasan rawak

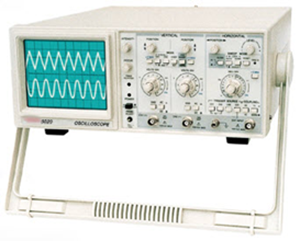

Asas Osiloskop Sinar Katod (CRO)

A Osiloskop Sinar Katod (CRO) ialah sebuah alat pengukur elektronik digunakan untuk memaparkan isyarat elektrik sebagai bentuk gelombang.Ia menunjukkan bagaimana voltan berubah mengikut masa dan membenarkan pengukuran amplitud, kekerapan, dan bentuk isyarat.

CRO tradisional menggunakan CRT sebagai unit paparannya.

Bahagian Osiloskop Sinar Katod (CRO)

• Tiub Sinar Katod

• Penguat menegak

• Penjana asas masa

• Penguat mendatar

• Litar pencetus

• Bekalan kuasa

Lebar jalur CRO menentukan kekerapan maksimum yang boleh diukur dengan tepat.

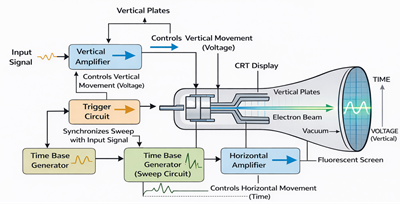

Cara Osiloskop Sinar Katod (CRO) Berfungsi

Apabila isyarat memasuki CRO, ia mula-mula melalui penguat menegak, yang meningkatkan kekuatan isyarat masukan supaya ia dapat dipaparkan dengan jelas.Isyarat yang dikuatkan kemudiannya mengawal pergerakan menegak daripada pancaran elektron di dalam CRT, dan pergerakan ini mewakili voltan daripada isyarat itu.Pada masa yang sama, masa penjana asas menggerakkan rasuk secara mendatar merentasi skrin pada kelajuan tetap, yang mewakili masa.The litar pencetust memastikan bahawa bentuk gelombang kekal stabil dengan menyegerakkan pergerakan mendatar dengan isyarat input.Akhirnya, CRT memaparkan bentuk gelombang dengan jelas pada skrin.Bersama-sama, proses ini mewujudkan a perwakilan domain masa daripada isyarat elektrik.

Kaedah Pengukuran CRO

Amplitud = Bilangan Pembahagian Menegak * Bacaan pada Volt/Tombol Pembahagian

Tempoh Masa = Bilangan Bahagian Mendatar * Bacaan pada Tombol Masa/Bahagian

Kekerapan = 1/Tempoh Masa

• Kekerapan = 1 ÷ Tempoh masa

Bentuk gelombang memberikan maklumat tambahan tentang kualiti isyarat.

Mod Operasi CRO

• Mod Y T – Paparan voltan lawan masa

• Mod X Y – Perbandingan fasa dan kekerapan

• Mod dua jejak – Melihat dua isyarat serentak

• Mod sapuan – Pergerakan rasuk mendatar mantap

Klasifikasi CRO

• CRO Analog – Paparan masa nyata langsung

• Storan Digital CRO – Storan dan analisis bentuk gelombang

• CRO Isyarat Campuran – Analisis kedua-dua isyarat analog dan digital

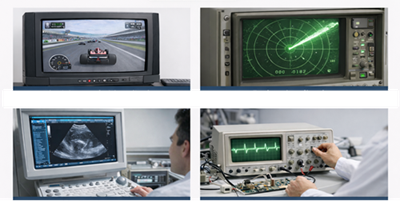

Aplikasi Praktikal CRT dan CRO

Aplikasi CRT

• Paparan televisyen dan video

• Visualisasi radar

• Pengimejan perubatan

• Pengukuran saintifik

Aplikasi CRO

• Pengukuran amplitud dan voltan

• Perbandingan kekerapan dan fasa

• Ujian kapasiti dan kearuhan

• Analisis isyarat komunikasi

• Pemantauan bentuk gelombang perubatan

• Penyelesaian masalah litar

Kekuatan dan Had

Teknologi	Kekuatan	Had
CRT	Kualiti imej tinggi, paparan luas sudut, tindak balas pantas, resolusi fleksibel	Besar, penggunaan kuasa tinggi, penjanaan haba, terbakar dalam risiko
CRO	Paparan bentuk gelombang segera, lebar julat frekuensi, perbandingan isyarat dwi, pencetus stabil	Saiz besar dalam model CRT, lebih tinggi kos, tiada storan dalam model analog, memerlukan penentukuran

Penyelesaian masalah dan Penyelenggaraan

Isu CRT

Tiada paparan - Disebabkan oleh kegagalan bekalan kuasa, fius terputus, pemanas atau katod yang rosak, atau sambungan yang longgar.Periksa bekalan kuasa dan fius.

Imej malap - Disebabkan oleh pelepasan katod yang lemah atau voltan tinggi yang rendah.Laraskan kecerahan dan sahkan tahap voltan.

Kelipan - Disebabkan oleh bekalan kuasa yang tidak stabil atau kadar penyegaran yang rendah.Pastikan input kuasa stabil.

Herotan imej - Disebabkan oleh litar pesongan yang rosak atau gangguan magnetik.Jauhkan daripada sumber magnet.

Ralat warna - Disebabkan oleh skrin bermagnet atau salah jajaran.Gunakan fungsi degauss.

Burn in - Disebabkan oleh paparan imej statik yang berpanjangan.Kurangkan kecerahan dan elakkan imej tetap.

Isu CRO

Bentuk gelombang bising - Disebabkan oleh pembumian yang lemah atau sambungan probe yang tidak betul.Pastikan pembumian yang betul.

Ketidakstabilan pencetus - Disebabkan oleh tetapan pencetus yang salah.Laraskan tahap pencetus dan sumber.

Jejak herot - Disebabkan oleh sensitiviti menegak yang salah atau pengecilan kuar.Sahkan penentukuran.

Kebanyakan isu timbul daripada bekalan kuasa yang tidak stabil, tetapan yang salah, masalah pembumian, gangguan magnetik atau penuaan komponen.Pemeriksaan dan penentukuran tetap meningkatkan jangka hayat.

Kesimpulan

CRT dan CRO membentuk asas sistem paparan dan pengukuran elektronik.Ia membantu kami memahami cara isyarat dijana, dipaparkan dan dianalisis dalam aplikasi praktikal.Walaupun teknologi moden telah maju, pembelajaran konsep CRT dan CRO kekal penting untuk membina asas yang kukuh dalam elektronik.
