Apa itu diod Schottky: panduan terperinci
2025-10-15 9626

Diod Schottky adalah peranti semikonduktor yang cepat dan cekap yang digunakan dalam banyak litar elektronik.Ia mempunyai penurunan voltan rendah dan boleh bertukar dengan cepat, menjadikannya sempurna untuk bekalan kuasa, penukar, dan sistem berkelajuan tinggi.Panduan ini menerangkan apa diod Schottky, bagaimana ia berfungsi, di mana ia digunakan, dan bagaimana memilih yang sesuai untuk projek anda.

Katalog

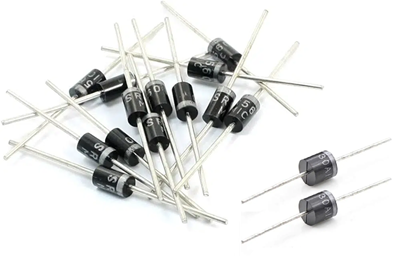

Rajah 1. Schottky Diodes

Gambaran keseluruhan diod Schottky

A Schottky Diode adalah jenis diod khas yang membolehkan aliran semasa hanya dalam satu arah, sama seperti diod biasa.Perbezaannya adalah bagaimana ia dibuat, bukannya menyertai semikonduktor p-jenis dan n-jenis, ia menghubungkan logam (seperti emas, aluminium, atau platinum) kepada semikonduktor N-jenis.Reka bentuk ini membolehkan diod dihidupkan dengan penurunan voltan yang lebih rendah (sekitar 0.15 hingga 0.45 volt) dan beralih lebih cepat daripada diod biasa.Oleh kerana itu, diod Schottky digunakan dalam litar berkelajuan tinggi dan rendah voltan seperti penerus kuasa, penukar, dan litar perlindungan di mana kecekapan dan tindak balas cepat adalah penting.

Bagaimana diod Schottky berfungsi

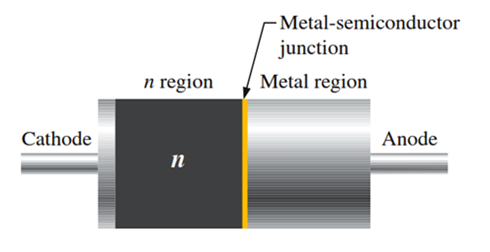

Rajah 2. Struktur dalaman diod schottky

Diod Schottky membolehkan arus mengalir hanya dalam satu arah.Apabila ia berat sebelah ke hadapan, anod disambungkan ke sisi positif (VCC) dan katod ke sisi negatif.Dalam keadaan ini, semasa melewati diod, dan lampu LED naik.Penurunan voltan merentasi diod Schottky adalah kecil, biasanya antara 0.2 dan 0.4 volt, yang menjadikannya lebih cepat dan lebih cekap daripada diod biasa.

Apabila diod adalah berat sebelah, anod disambungkan ke sisi negatif dan katod ke sisi positif.Dalam keadaan ini, diod menghalang aliran semasa, jadi LED kekal.

Litar ini menunjukkan bahawa diod Schottky menjalankan semasa dalam bias ke hadapan dan menghalang aliran semasa dalam bias terbalik, menunjukkan ciri -ciri penurunan voltan yang cepat dan rendah.

Schottky Diode vs PN Junction Diode

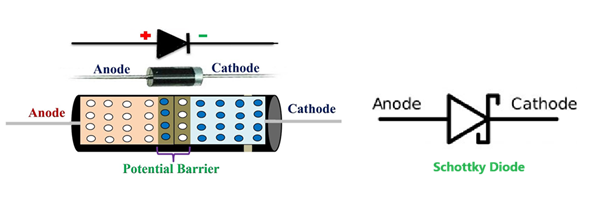

Rajah 3. Schottky Diode vs PN Junction Diode

Diod Schottky dan diod PN Junction berfungsi dengan cara yang sama, kedua -duanya membenarkan arus mengalir ke satu arah dan menyekatnya di sisi lain.Perbezaan utama adalah bagaimana mereka dibuat dan bagaimana mereka berkelakuan apabila aliran semasa.

Diod persimpangan PN dibuat dengan menyertai bahan semikonduktor P-jenis dan N-jenis.Ia bermula pada kira -kira 0.7 volt dan mempunyai penurunan voltan yang lebih tinggi, yang menyebabkan lebih banyak kehilangan kuasa dan haba.Ia juga beralih lebih perlahan kerana ia menyimpan beberapa caj di dalam persimpangan.

Diod Schottky, di sisi lain, dibuat dengan menyertai logam dengan semikonduktor N-jenis.Schottky mula menjalankan voltan yang lebih rendah, biasanya sekitar 0.2 hingga 0.4 volt, dan boleh menghidupkan dan mematikan lebih cepat kerana ia tidak menyimpan caj.Ini menjadikannya lebih cekap dan sesuai untuk litar berkelajuan tinggi dan rendah voltan.Walau bagaimanapun, ia mempunyai arus kebocoran terbalik yang lebih tinggi, jadi ia tidak sesuai untuk kegunaan voltan tinggi.

Ciri	Schottky Diod	Pn Diod persimpangan
Jenis persimpangan	Logam -semikonduktor simpang	P-Type dan N-Type Persimpangan Semikonduktor
Penurunan voltan ke hadapan	Rendah (kira -kira 0.2-0.4 v)	Lebih tinggi (kira -kira 0.7 v untuk silikon)
Kelajuan menukar	Sangat pantas	Lebih perlahan kerana caj penyimpanan
Kebocoran terbalik Semasa	Tinggi	Rendah
Kehilangan kuasa	Rendah	Lebih tinggi
Penjanaan haba	Menghasilkan sedikit haba	Menghasilkan lebih banyak haba
Masa pemulihan terbalik	Sangat pendek	Lebih lama
Voltan operasi	Sesuai untuk litar voltan rendah	Boleh mengendalikan lebih tinggi voltan
Kerosakan terbalik Voltan	Lebih rendah	Lebih tinggi
Kecekapan	Kecekapan tinggi	Kecekapan yang lebih rendah
Kapasiti semasa	Boleh membawa lebih tinggi Semasa untuk saiz yang sama	Arus yang lebih rendah kapasiti
Kestabilan suhu	Kurang stabil di tinggi suhu	Lebih stabil di tinggi suhu
Ketahanan	Tidak sesuai untuk voltan terbalik yang tinggi	Lebih tahan lama di bawah Bias terbalik
Saiz dan kos	Lebih kecil dan lebih mahal	Sedikit lebih besar dan lebih murah

Carta Jadual 1: Schottky Diode vs PN Junction Diode

Schottky Diode vs Diod Pemulihan Cepat

Diod Schottky dan diod pemulihan yang cepat kedua -duanya direka untuk menghidupkan dan mematikan dengan cepat.Walau bagaimanapun, ia digunakan dalam pelbagai jenis litar bergantung kepada keperluan voltan, kelajuan, dan kuasa.

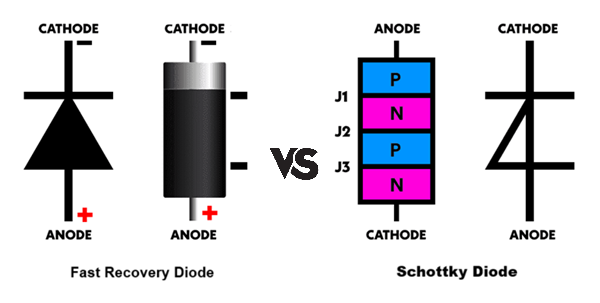

Rajah 4. Schottky Diode vs Diod Pemulihan Cepat

Diod Schottky berfungsi dengan baik dalam litar voltan rendah dan frekuensi tinggi.Ia mempunyai penurunan voltan yang sangat rendah dan beralih dengan cepat, tetapi ia tidak dapat mengendalikan voltan tinggi dan mempunyai arus kebocoran yang lebih tinggi.

Diod Pemulihan Cepat adalah diod PN Junction yang dibina untuk beralih lebih cepat daripada diod biasa.Ia mempunyai penurunan voltan ke hadapan yang lebih tinggi (sekitar 0.7-1.1 volt) tetapi boleh mengendalikan voltan yang lebih tinggi dan suhu yang lebih tinggi.Ia sering digunakan dalam penyongsang, penerus, dan bekalan kuasa menukar di mana pemulihan cepat dan toleransi voltan yang kuat diperlukan.

Ciri	Schottky Diod	Cepat Diod pemulihan
Jenis persimpangan	Logam -semikonduktor simpang	P-Type dan N-Type Persimpangan Semikonduktor
Penurunan voltan ke hadapan	Rendah (0.2-0.4 v)	Lebih tinggi (0.7-1.1 v)
Kelajuan menukar	Sangat pantas	Cepat tetapi lebih perlahan daripada Schottky
Masa pemulihan terbalik	Sangat pendek	Pendek (lebih cepat daripada diod standard)
Kebocoran terbalik Semasa	Tinggi	Rendah
Voltan terbalik Penilaian	Rendah (di bawah 100 v)	Tinggi (boleh mencapai beratus -ratus atau ribuan volt)
Kehilangan kuasa	Sangat rendah	Sederhana
Kestabilan suhu	Kurang stabil di tinggi suhu	Lebih stabil di tinggi suhu
Kecekapan	Tinggi	Sederhana
Pengendalian semasa	Bagus untuk voltan rendah, Penggunaan semasa semasa	Bagus untuk Penggunaan voltan tinggi, sederhana semasa
Aplikasi biasa	Voltan rendah penerus, penukar, RF dan litar isyarat	Inverters, kuasa penerus, bekalan kuasa voltan tinggi

Carta Jadual 2: Schottky Diode vs Diod Pemulihan Cepat

Aplikasi diod Schottky

Pengarah kuasa - Digunakan dalam bekalan kuasa dan penukar untuk menukar AC ke DC dengan kehilangan tenaga yang lebih rendah dan kecekapan yang lebih baik.

Litar pengapit dan perlindungan - Melindungi bahagian sensitif litar dari pancang voltan tiba -tiba dengan mengehadkan voltan dengan cepat.

Perlindungan semasa terbalik - Mencegah arus dari mengalir ke belakang dalam pengecas bateri, penyesuai kuasa, dan sistem solar.

Litar solar dan bateri - Ditemui dalam Pengecas Solar untuk menghentikan bateri daripada melepaskan kembali panel apabila gelap.

RF dan litar gelombang mikro - Schottky dalam sistem radio dan komunikasi, mereka bertindak balas dengan cepat dan berfungsi dengan baik pada frekuensi tinggi.

Litar logik dan digital - Digunakan dalam keluarga logik yang cepat seperti TTL (logik transistor -transistor) untuk meningkatkan kelajuan beralih dan mengurangkan kelewatan.

Bekalan Kuasa Mod Beralih (SMPS) - Membantu meningkatkan kecekapan dengan mengurangkan kerugian kuasa semasa operasi penukaran berkelajuan tinggi.

Peraturan voltan dan pengapit - Mengekalkan tahap voltan yang stabil dalam sistem pengurusan kuasa dan melindungi litar dari lonjakan.

Pengesanan isyarat dan pencampuran - Diod pengesan dalam RF dan penerima gelombang mikro untuk demodulasi isyarat dan aplikasi pencampuran.

Perlindungan pelepasan - Melindungi kapasitor atau bateri dari pelepasan yang tidak diingini melalui laluan litar lain.

Diod Schottky dalam litar transistor

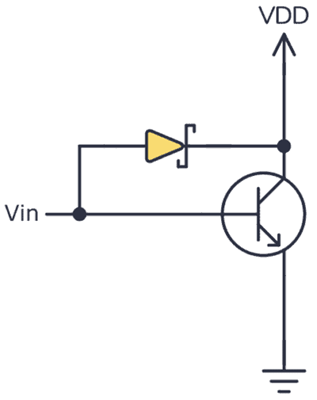

Rajah 5. Diod Schottky dalam litar transistor

Transistor Schottky-clamped adalah sejenis transistor BJT yang mempunyai diod Schottky yang dihubungkan antara pangkalan dan pengumpulnya.Persediaan ini membantu transistor menghidupkan dan mematikan dengan cepat, menjadikannya sempurna dalam litar berkelajuan tinggi.

Diod Schottky menghentikan transistor daripada terlalu mendalam ke dalam tepu, yang mengurangkan masa yang diperlukan untuk mematikan.Ini membawa kepada penukaran yang lebih cepat dan kurang kehilangan kuasa semasa operasi.Hasilnya, transistor menjadi lebih cekap dan tetap sejuk semasa berjalan.Satu lagi kelebihan reka bentuk ini ialah ia boleh mengendalikan pancang voltan dan perubahan mendadak dalam voltan tanpa rosak, menjadikan litar lebih stabil dan boleh dipercayai.

Transistor-clamped Schottky didapati dalam bekalan kuasa, penguat, dan litar logik digital, terutamanya dalam sistem yang berfungsi dengan isyarat radio atau frekuensi tinggi.

Kelebihan dan Kekurangan Diod Schottky

Kelebihan Diod Schottky:

• Penurunan voltan ke hadapan yang rendah - hanya memerlukan kira -kira 0.2-0.4 V untuk menjalankan, yang menjimatkan kuasa dan meningkatkan kecekapan.

• Kelajuan Switching Cepat - Hidupkan dan matikan dengan cepat, menjadikannya hebat untuk litar berkelajuan tinggi dan digital.

• Kehilangan kuasa yang rendah - menghasilkan kurang haba dan meningkatkan prestasi bekalan kuasa dan penukar.

• Kecekapan yang tinggi - biasanya digunakan dalam litar di mana penjimatan tenaga diperlukan, seperti sistem solar dan peranti bateri.

• Reka bentuk mudah - mempunyai persimpangan logam -semikonduktor, menjadikannya padat dan mudah digunakan dalam litar kecil.

Kelemahan Diod Schottky:

• Kebocoran terbalik yang tinggi Arus - membolehkan sejumlah kecil arus mengalir ke belakang, terutamanya apabila panas.

• Penarafan voltan terbalik yang rendah - biasanya mengendalikan di bawah 100 volt, jadi ia tidak baik untuk litar voltan tinggi.

• Sensitif terhadap haba - berfungsi dengan baik pada suhu yang lebih rendah;Panas yang tinggi meningkatkan kebocoran arus.

• Lebih mahal untuk kegunaan kuasa - Diod Schottky semasa boleh dikenakan biaya lebih daripada diod silikon biasa.

Memilih diod Schottky yang betul untuk litar anda

Memilih diod Schottky yang betul bergantung pada bagaimana litar anda berfungsi dan apa yang diperlukan.Matlamatnya adalah untuk memadankan penilaian dan ciri diod dengan voltan, arus, dan kekerapan aplikasi anda.Berikut adalah perkara utama untuk diperiksa:

Penurunan voltan ke hadapan (v_F) - Pilih diod dengan voltan ke hadapan yang rendah (sekitar 0.2-0.4 V) untuk mengurangkan kehilangan kuasa dan meningkatkan kecekapan, terutamanya dalam litar voltan rendah.

Penarafan voltan terbalik (v_R) - Pastikan penarafan voltan terbalik diod lebih tinggi daripada voltan maksimum dalam litar anda.Sebagai contoh, jika litar anda mencapai 40 V, pilih diod yang dinilai pada 50 V atau lebih.

Purata arus ke hadapan (i_F) - Diod mesti mengendalikan arus maksimum yang akan mengalir melaluinya.Sentiasa pilih diod dengan penarafan semasa yang sedikit lebih tinggi daripada yang diperlukan litar anda.

Arus kebocoran terbalik (i_R) -Dalam sistem kuasa rendah atau bateri, pilih diod dengan arus kebocoran yang rendah untuk mengelakkan kehilangan tenaga apabila terbalik.

Kekerapan operasi -Untuk litar berkelajuan tinggi (seperti RF, penukar menukar, atau sistem logik), pilih diod yang direka untuk operasi frekuensi tinggi.

Jenis dan saiz pakej - Pilih pakej yang sesuai dengan reka bentuk papan dan keperluan penyejukan anda.Jenis permukaan (SMD) adalah padat, manakala pakej yang lebih besar melalui lubang boleh mengendalikan lebih banyak haba.

Julat suhu - Jika litar beroperasi dalam persekitaran yang hangat, pilih diod dengan kestabilan terma yang baik dan had suhu yang lebih tinggi.

Kesimpulan

Diod Schottky adalah penting dalam elektronik moden kita kerana ia menjimatkan kuasa dan berfungsi pada kelajuan tinggi.Ia adalah yang terbaik untuk litar voltan rendah dan frekuensi tinggi, walaupun ia tidak sesuai untuk voltan atau suhu yang sangat tinggi.Apabila dipilih dengan betul, ia membantu meningkatkan kecekapan, kelajuan, dan kebolehpercayaan litar.
