Apakah Multiplexer dan Demultiplexer?Jenis, Kerja, dan Contoh Praktikal
2026-05-05 220

Sistem digital moden mesti mengurus berbilang isyarat dengan cekap antara penderia, pemproses, peranti memori dan modul komunikasi.Menggunakan talian komunikasi yang berasingan untuk setiap isyarat meningkatkan kerumitan PCB, kos perkakasan dan penggunaan kuasa.Multiplexer (MUX) dan demultiplexer (DEMUX) menyelesaikan masalah ini dengan mengawal penghalaan isyarat di dalam litar.MUX menggabungkan berbilang isyarat input ke dalam satu laluan komunikasi, manakala DEMUX mengedarkan satu isyarat input kepada output yang dipilih.Litar ini digunakan secara meluas dalam sistem terbenam, reka bentuk FPGA, rangkaian komunikasi dan automasi industri.

Katalog

Gambaran Keseluruhan Multiplexer dan Demultiplexer

A pemultipleks (MUX) ialah litar digital gabungan yang memilih satu isyarat daripada beberapa talian input dan memajukannya ke satu talian keluaran.Oleh kerana berbilang isyarat berkongsi satu saluran komunikasi, MUX sering dipanggil pemilih data.

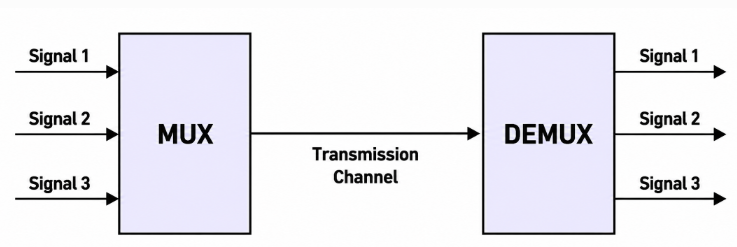

A demultiplexer (DEMUX) melakukan operasi terbalik.Ia menerima satu isyarat input dan mengarahkannya ke satu baris keluaran yang dipilih berdasarkan konfigurasi baris pilihan.Atas sebab ini, DEMUX biasanya dipanggil pengedar data.

Bersama-sama, litar ini menambah baik pengurusan isyarat dalam sistem digital dengan mengurangkan pendawaian yang berlebihan dan memudahkan komunikasi antara komponen.

Dalam sistem praktikal, pemultipleks biasanya digunakan untuk mengurangkan penggunaan pin mikropengawal, memudahkan susun atur PCB, dan meningkatkan penggunaan lebar jalur.Demultiplexer digunakan secara meluas dalam pengalamatan memori, penghalaan isyarat, sistem kawalan industri, dan rangkaian komunikasi di mana satu isyarat mesti diedarkan ke berbilang destinasi.

Mengapa MUX dan DEMUX Digunakan?

Sistem elektronik moden selalunya perlu menguruskan banyak isyarat secara serentak.Tanpa teknik pemultipleksan, setiap penderia, modul komunikasi atau peranti persisian memerlukan laluan komunikasi khususnya sendiri.Apabila bilangan peranti bertambah, kerumitan perkakasan berkembang dengan pesat.

Litar MUX dan DEMUX membantu menyelesaikan beberapa cabaran reka bentuk yang penting:

1. Mengurangkan kerumitan pendawaian PCB

2. Menurunkan kos perkakasan

3. Menyimpan pin input dan output mikropengawal

4. Meningkatkan penggunaan lebar jalur

5. Memudahkan penghalaan isyarat

6. Menjadikan sistem lebih berskala

7. Mengurangkan keperluan penyambung dan kabel

Contohnya, an sistem terbenam mungkin perlu memantau lapan sensor analog menggunakan a pengawal mikro yang hanya mempunyai satu input ADC yang tersedia.Daripada mereka bentuk semula perkakasan atau menaik taraf kepada mikropengawal yang lebih besar, pemultipleks 8-ke-1 boleh digunakan untuk menukar antara isyarat sensor dengan cekap.Dalam sistem komunikasi, pemultipleksan membolehkan isyarat suara, video dan data bergerak melalui saluran penghantaran yang sama.Ini mengurangkan kos infrastruktur sambil meningkatkan kecekapan komunikasi.Di bahagian penerima, demultiplexer memisahkan isyarat dan mengarahkannya kembali ke output yang dimaksudkan.

Menggunakan Multiplexer untuk Mengurangkan Pendawaian Sensor

Dalam sistem terbenam, pemultipleks membantu mengurangkan bilangan pin input mikropengawal yang diperlukan untuk sambungan penderia.

Tanpa MUX

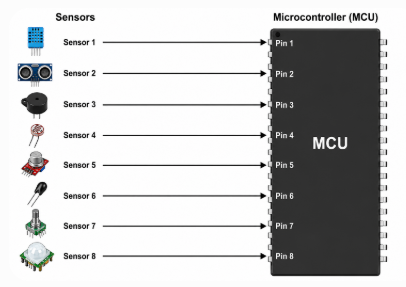

Rajah 2. Sambungan Penderia Terus-ke-MCU Tanpa menggunakan Multiplexer

Tanpa pemultipleks, setiap sensor memerlukan pin input mikropengawal khusus.Apabila lebih banyak penderia ditambah, penghalaan PCB menjadi sesak dan kos perkakasan meningkat.

Dengan MUX

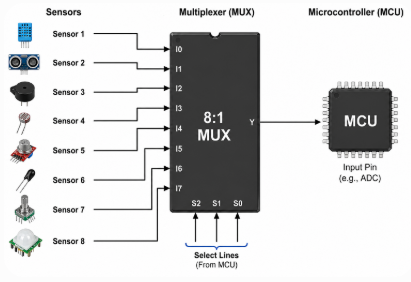

Rajah 3. Sambungan Penderia menggunakan Multiplexer 8:1 untuk Mengurangkan Pin Input MCU

Menggunakan pemultipleks membolehkan beberapa penderia berkongsi saluran input ADC tunggal.Pendekatan ini membantu mencipta sistem yang lebih padat dan berskala sambil meminimumkan kerumitan PCB.Teknik ini amat berharga dalam sistem mudah alih dan berkuasa bateri di mana ruang papan dan kecekapan kuasa adalah penting.

Bagaimana Multiplexer dan Demultiplexer Berfungsi

Multiplexer dan demultiplexer menggunakan talian terpilih untuk mengawal penghalaan isyarat.

Pemultipleks memilih satu isyarat daripada beberapa talian input dan menyambungkannya kepada satu output.Demultiplexer menerima satu isyarat input dan mengarahkannya ke satu output yang dipilih.

Talian pilih bertindak seperti suis kawalan digital.Nilai binari mereka menentukan laluan isyarat yang menjadi aktif.

Operasi Multiplexer 4-ke-1

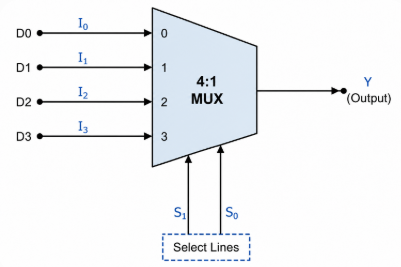

Rajah 4. 4-ke-1 MUX Memilih Satu Isyarat Input menggunakan Talian Pilih S1 dan S0

Pemultipleks 4-ke-1 mempunyai empat isyarat input dan satu output.Dua baris pilih menentukan input yang mencapai output.

Apabila baris pilihan bertukar keadaan, output bertukar kepada sumber input yang berbeza.Ini menjadikan litar berguna untuk penghalaan data, perkongsian bas, pemilihan isyarat, pensuisan sensor dan sistem komunikasi terbenam.Daripada menggunakan laluan komunikasi yang berasingan untuk setiap isyarat, MUX membenarkan berbilang sumber digital untuk berkongsi satu saluran penghantaran dengan cekap.

Operasi Demultiplexer 1 hingga 4

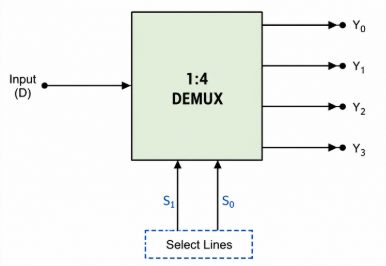

Rajah 5. 1-ke-4 DEMUX Menghalakan Isyarat Input menggunakan Talian Pilih S1 dan S0

Demultiplexer 1 hingga 4 menerima satu isyarat input dan mengedarkannya kepada salah satu daripada empat output.

Hanya satu output menjadi aktif pada satu masa berdasarkan konfigurasi baris pilih.Kaedah penghalaan terkawal ini digunakan secara meluas dalam pengalamatan memori, sistem kawalan geganti, sistem kawalan LED, automasi industri dan sistem komunikasi digital.Keupayaan untuk mengarahkan satu isyarat ke berbilang destinasi menjadikan litar DEMUX berguna dalam sistem yang memerlukan kawalan terpusat dan pengedaran isyarat yang teratur.

Bilangan Talian Pilih

Bilangan baris pilihan bergantung pada bilangan saluran input atau output.

n=log⁡₂ (N)

di mana:

• n = bilangan baris pilihan

• N = bilangan baris input atau output

Sebagai contoh, pemultipleks 4-ke-1 memerlukan 2 baris pilihan kerana 2² = 4, manakala pemultipleks 8-ke-1 memerlukan 3 baris pilih kerana 2³ = 8.

Apabila bilangan saluran bertambah, fleksibiliti penghalaan bertambah baik, tetapi kelewatan perambatan dan kerumitan perkakasan juga mungkin meningkat.

Jadual Kebenaran Multiplexer dan Demultiplexer

Jadual kebenaran mentakrifkan cara litar bertindak balas kepada gabungan baris pilihan yang berbeza.

Contoh Multiplexer (4-to-1)

S1	S0	Keluaran
0	0	I0
0	1	I1
1	0	I2
1	1	I3

Jadual ini menunjukkan cara baris pilihan menentukan isyarat input yang disambungkan kepada output.

Contoh Demultiplexer (1-to-4)

S1	S0	Y0	Y1	Y2	Y3
0	0	D	0	0	0
0	1	0	D	0	0
1	0	0	0	D	0
1	1	0	0	0	D

Tingkah laku penghalaan ini membolehkan satu sumber isyarat berkomunikasi dengan berbilang output dengan cekap.

Jenis Multiplexer (MUX)

Multiplexer dikelaskan mengikut bilangan saluran input yang mereka sokong.

Apabila bilangan input meningkat, fleksibiliti penghalaan bertambah baik, tetapi kelewatan perambatan, kerumitan PCB, dan overhed pensuisan juga menjadi lebih penting.

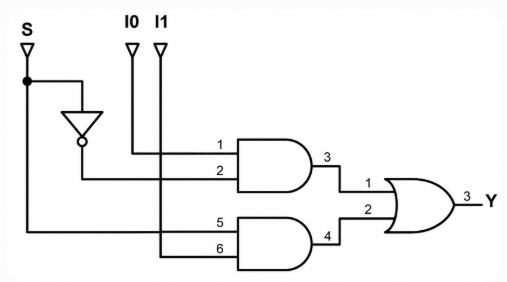

Rajah 6. 2-ke-1 MUX menggunakan Gerbang Logik (BUKAN, DAN, ATAU)

MUX 2-ke-1

Pemultipleks 2-ke-1 ialah seni bina MUX yang paling mudah kerana ia memilih satu daripada dua isyarat input menggunakan satu baris pilihan.Pemultipleks jenis ini biasanya digunakan dalam sistem logik digital asas, reka bentuk ALU, litar kawalan dan aplikasi pensuisan mudah.Oleh kerana strukturnya yang padat dan gelagat pensuisan pantas, MUX 2-ke-1 sering digunakan sebagai blok binaan untuk seni bina pemultipleksan yang lebih besar.Litar biasanya menggunakan get NOT, AND, dan OR untuk melakukan pemilihan isyarat, menjadikannya contoh penghalaan isyarat digital yang mudah tetapi penting dalam sistem elektronik.

Rajah 7. 4-ke-1 MUX menggunakan Gerbang Logik (BUKAN, DAN, ATAU)

4-ke-1 MUX

Pemultipleks 4-ke-1 menyediakan keseimbangan antara keupayaan penghalaan dan kesederhanaan perkakasan.Ia digunakan secara meluas dalam sistem terbenam, aplikasi penghalaan data, reka bentuk logik FPGA dan antara muka komunikasi di mana berbilang isyarat digital perlu berkongsi saluran komunikasi tunggal dengan cekap.Berbanding dengan struktur MUX yang lebih kecil, MUX 4-ke-1 meningkatkan keupayaan perkongsian isyarat tanpa meningkatkan kelewatan perambatan.Seni bina ini juga membantu memudahkan penghalaan PCB dan mengurangkan kerumitan perkakasan keseluruhan dalam sistem digital praktikal.

Rajah 8. 8-ke-1 MUX menggunakan Gerbang Logik (BUKAN, DAN, ATAU)

8-ke-1 MUX

Pemultipleks 8-ke-1 biasanya digunakan dalam sistem yang mengurus kumpulan besar penderia atau isyarat komunikasi.Ia digunakan secara meluas dalam sistem pemantauan sensor, pemilihan saluran ADC, sistem kawalan industri, peranti IoT, dan aplikasi pemerolehan data terbenam.Konfigurasi ini membantu mengurangkan penggunaan pin mikropengawal dan memudahkan susun atur PCB, menjadikan sistem lebih padat dan cekap.Walau bagaimanapun, menambah bilangan saluran juga meningkatkan cabaran reka bentuk yang berkaitan dengan kelewatan perambatan, integriti isyarat, kelajuan pensuisan dan kepekaan hingar.Dalam aplikasi analog, laluan penghalaan yang lebih panjang dan pembumian PCB yang lemah boleh menyebabkan herotan isyarat atau bacaan sensor yang tidak stabil.

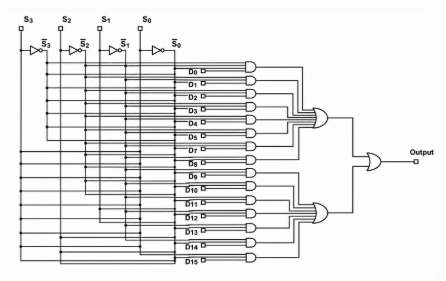

Rajah 9.MUX 16-ke-1 menggunakan Gerbang Logik (BUKAN, DAN, ATAU)

16-ke-1 MUX

Pemultipleks 16-ke-1 menyokong penghalaan isyarat berskala besar dalam sistem digital yang kompleks.Jenis MUX ini biasanya digunakan dalam sistem FPGA, rangkaian penderia kiraan saluran tinggi, perkakasan komunikasi dan sistem pemantauan industri di mana banyak isyarat mesti berkongsi bilangan laluan komunikasi yang terhad.Walaupun seni bina ini meningkatkan fleksibiliti penghalaan, ia juga memperkenalkan cabaran reka bentuk tambahan.Apabila bilangan saluran input bertambah, kelewatan perambatan menjadi lebih besar, penghalaan PCB menjadi lebih rumit, pemasaan isyarat menjadi lebih sukar untuk diurus, dan bunyi bising atau crosstalk mungkin menjadi lebih ketara.Dalam sistem berkelajuan tinggi, struktur MUX yang sangat besar kadangkala dielakkan kerana kelewatan pensuisan yang berlebihan boleh mengurangkan ketepatan masa.Daripada bergantung pada satu MUX 16-ke-1 yang besar, pemultipleks yang lebih kecil sering digabungkan bersama untuk meningkatkan kawalan isyarat dan memudahkan pengurusan masa.

Jenis Demultiplexer (DEMUX)

Demultiplexers dikelaskan berdasarkan bilangan saluran keluaran.

Litar ini biasanya digunakan dalam sistem di mana satu sumber isyarat mesti mengawal berbilang destinasi dengan cekap.

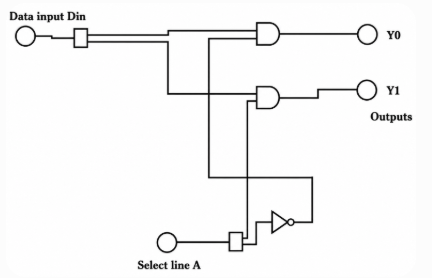

Rajah 10. 1-ke-2 DEMUX menggunakan Gerbang Logik (BUKAN, DAN)

DEMUX 1 hingga 2

Demultiplexer 1-ke-2 ialah seni bina pengedaran isyarat yang paling mudah kerana ia mengarahkan satu isyarat input ke salah satu daripada dua talian keluaran menggunakan talian pilih.DEMUX jenis ini biasanya digunakan dalam litar penghalaan asas, sistem kawalan LED, litar pemilihan geganti dan reka bentuk logik pendidikan.Oleh kerana strukturnya yang ringkas dan operasi yang mudah, ia sering digunakan untuk menunjukkan konsep asas pengedaran isyarat digital dalam sistem elektronik.

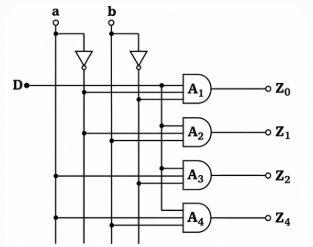

Rajah 11. 1-hingga-4 DEMUX menggunakan Gerbang Logik (BUKAN, DAN)

DEMUX 1 hingga 4

DEMUX 1 hingga 4 mengedarkan satu isyarat input merentasi empat kemungkinan keluaran menggunakan talian terpilih.Seni bina ini digunakan secara meluas dalam pengalamatan memori, sistem kawalan digital, automasi industri dan litar pengembangan output di mana satu sumber isyarat mesti mengawal berbilang destinasi dengan cekap.Dengan memudahkan pengedaran isyarat, konfigurasi ini membantu mengurangkan kerumitan talian kawalan dan menambah baik organisasi perkakasan.Dalam sistem perindustrian, DEMUX 1 hingga 4 membolehkan satu pengawal menguruskan berbilang geganti, penunjuk atau penggerak dengan lebih cekap.

Rajah 12. 1-hingga-8 DEMUX menggunakan Gerbang Logik (BUKAN, DAN)

DEMUX 1 hingga 8

DEMUX 1 hingga 8 berguna dalam sistem kawalan yang lebih besar yang memerlukan pengedaran isyarat yang lebih luas.Ia biasanya digunakan dalam penghalaan komunikasi, rangkaian pengedaran isyarat, kawalan output terbenam, dan sistem pemantauan industri di mana satu isyarat input mesti diarahkan ke berbilang destinasi.Apabila bilangan output meningkat, penyelarasan masa menjadi lebih penting kerana penyegerakan pensuisan, kelewatan perambatan, pemuatan output dan gangguan isyarat boleh menjejaskan prestasi sistem keseluruhan.Faktor reka bentuk ini menjadi sangat penting dalam sistem digital berkelajuan tinggi yang memerlukan penghalaan isyarat yang stabil dan tepat.

Rajah 13. 1-hingga-16 DEMUX menggunakan Gerbang Logik (BUKAN, DAN)

DEMUX 1 hingga 16

DEMUX 1 hingga 16 direka untuk aplikasi pengedaran isyarat kompleks di mana satu isyarat input mesti mengawal banyak saluran keluaran dengan cekap.Seni bina ini biasanya digunakan dalam sistem automasi besar, penghalaan keluaran FPGA, sistem pensuisan komunikasi dan rangkaian kawalan berbilang peranti.Walaupun DEMUX yang lebih besar meningkatkan kebolehskalaan output dan fleksibiliti penghalaan, ia juga boleh meningkatkan kerumitan pensuisan dan overhed pemasaan.Dalam reka bentuk perkakasan praktikal, kiraan saluran mesti seimbang dengan kelajuan sistem, kelewatan penyebaran dan kestabilan isyarat untuk mengekalkan prestasi yang boleh dipercayai.

Aplikasi Dunia Sebenar MUX dan DEMUX

Peranti IoT dan Sistem Sensor

Multiplexer digunakan secara meluas dalam peranti IoT dan sistem pemantauan sensor di mana banyak penderia perlu disambungkan kepada mikropengawal dengan pin input terhad.Daripada menggunakan input berasingan untuk setiap penderia, MUX membenarkan beberapa penderia berkongsi satu saluran komunikasi.Ini mengurangkan pendawaian PCB, mengurangkan kos perkakasan dan membantu menjadikan peranti padat seperti pengawal rumah pintar, elektronik boleh pakai dan sistem pemantauan alam sekitar lebih cekap.

Bas Komputer dan Penghalaan Data

Pemproses, sistem memori dan peranti persisian sentiasa bertukar-tukar data di dalam sistem komputer.Multiplexer membantu menentukan sumber data yang berkomunikasi dengan bas sistem pada masa tertentu, manakala demultiplexer menghalakan isyarat ke destinasi perkakasan yang betul.Penghalaan isyarat yang cekap meningkatkan kelajuan komunikasi, organisasi perkakasan, penggunaan bas dan kebolehskalaan sistem keseluruhan.

Sistem Telekomunikasi

Sistem komunikasi sangat bergantung pada pemultipleksan untuk meningkatkan penggunaan lebar jalur dan mengurangkan kerumitan penghantaran.Multiplexer menggabungkan isyarat suara, video dan data ke dalam satu saluran penghantaran, manakala demultiplexer memisahkan isyarat tersebut kembali ke output asalnya di bahagian penerima.Teknik ini digunakan secara meluas dalam komunikasi gentian optik, rangkaian telefon, infrastruktur internet, komunikasi satelit, dan sistem penghantaran data.Tanpa pemultipleksan, rangkaian komunikasi memerlukan lebih banyak talian penghantaran, sumber perkakasan dan kos infrastruktur.

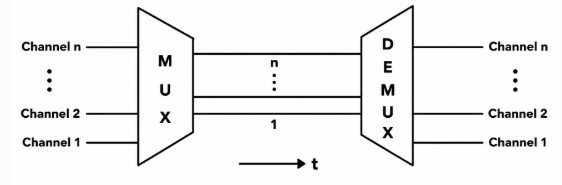

Rajah 14. Transmisi Komunikasi menggunakan MUX dan DEMUX

Penukaran Audio dan Video

Televisyen, sistem multimedia dan peranti paparan sering menerima isyarat daripada pelbagai sumber secara serentak.Pemultipleks membantu memilih sumber isyarat yang menjadi aktif, menjadikannya berguna untuk pensuisan HDMI, pemilihan konsol permainan, penghalaan peranti penstriman dan penukaran saluran audio.Ini membolehkan beberapa peranti multimedia berkongsi satu paparan atau output audio dengan cekap sambil mengurangkan sambungan perkakasan tambahan.

FPGA dan Sistem Logik Digital

FPGA sangat bergantung pada pemultipleks untuk kawalan logik, pemilihan isyarat, penghalaan data dan pengoptimuman sumber.Memandangkan seni bina FPGA mengandungi sejumlah besar blok logik boleh dikonfigurasikan, penghalaan isyarat yang cekap menjadi penting untuk mengekalkan prestasi pemasaan, mengurangkan kelewatan dan meningkatkan penggunaan perkakasan secara keseluruhan.

Sistem Automasi Perindustrian

Sistem industri menggunakan litar MUX dan DEMUX untuk mengurus penderia, geganti, penggerak, sistem pemantauan dan isyarat kawalan dengan cekap.Mengurangkan kerumitan pendawaian menjadi sangat penting dalam panel kawalan besar dan jentera perindustrian di mana banyak peranti mesti berkomunikasi dengan pasti.Penghalaan isyarat yang cekap meningkatkan kebolehpercayaan sistem, kecekapan penyelenggaraan, organisasi perkakasan dan kebolehskalaan keseluruhan.

Perbandingan Prestasi dan Kos (Peringkat IC)

Sistem MUX dan DEMUX praktikal sering dilaksanakan menggunakan litar bersepadu seperti 74153 dan CD4051.

74153 ialah a Pemultipleks berasaskan TTL dioptimumkan untuk pensuisan digital berkelajuan tinggi.

CD4051 ialah a Analog berasaskan CMOS dan pemultipleks digital/demultiplexer direka untuk sistem kuasa rendah.

Parameter	74153 (TTL)	CD4051 (CMOS)
Kelajuan	10 ns	100 ns
Penggunaan Kuasa	Tinggi (10–20 mW)	Rendah (1–5 mW)
Jenis Isyarat	Digital sahaja	Analog + Digital
Julat Voltan	tetap	lebar
kos	Sederhana	rendah
Penggunaan Terbaik	Sistem berkelajuan tinggi	Sistem kuasa rendah

74153 memberikan prestasi pensuisan yang lebih pantas, menjadikannya sesuai untuk pemproses berkelajuan tinggi dan perkakasan komunikasi.Sebaliknya, CD4051 menggunakan kurang kuasa dan menyokong kedua-dua isyarat analog dan digital, menjadikannya berguna untuk sistem penderia dan peranti terbenam berkuasa bateri.Memilih antara seni bina TTL dan CMOS bergantung pada faktor seperti kelajuan pensuisan, kecekapan kuasa, keserasian voltan, jenis isyarat dan kepekaan hingar.

Perbezaan Antara MUX dan DEMUX

Titik Perbandingan	Multiplexer (MUX)	Demultiplexer (DEMUX)
Fungsi	Memilih satu input dan memajukannya kepada satu output	Halakan satu input kepada satu yang dipilih keluaran
Arah Isyarat	Banyak-ke-satu	Satu-ke-banyak
Talian Input	Berbilang	Bujang
Garis Keluaran	Bujang	Berbilang
Peranan Utama	Pemilih data	Pengedar data
Aliran Komunikasi	Menggabungkan isyarat	Memisahkan isyarat
Penggunaan Biasa	Penghalaan isyarat	Pengagihan isyarat
Contoh Aplikasi	Pemilihan sensor, penghalaan data	Alamat ingatan, perindustrian kawalan

Multiplexer membantu mengurangkan keperluan talian komunikasi, manakala demultiplexers meningkatkan kecekapan pengedaran isyarat.

Bersama-sama, litar ini memudahkan seni bina sistem dan menambah baik organisasi komunikasi dalam elektronik digital.

Pertimbangan Reka Bentuk untuk Litar MUX dan DEMUX

Kelewatan Pembiakan: Lengah perambatan ialah masa yang diperlukan untuk isyarat bergerak melalui litar selepas garis pilihan berubah keadaan.Apabila kiraan saluran meningkat, kelewatan pensuisan biasanya meningkat juga kerana isyarat mesti melalui peringkat logik tambahan.Ini menjadi sangat penting dalam sistem FPGA, pemproses berkelajuan tinggi, perkakasan komunikasi dan sistem kawalan tindak balas pantas di mana kelewatan yang berlebihan boleh mengurangkan ketepatan masa dan kebolehpercayaan sistem secara keseluruhan.Peranti berasaskan TTL biasanya digunakan dalam aplikasi yang memerlukan prestasi pensuisan pantas.

Integriti Isyarat: Penghalaan PCB yang lemah dan gangguan elektrik boleh memasukkan bunyi ke dalam laluan isyarat.Dalam pemultipleks analog, ini mungkin memesongkan bacaan sensor, manakala dalam sistem digital ia boleh mencipta keadaan logik yang tidak stabil dan ralat komunikasi.Kualiti isyarat boleh dipertingkatkan dengan menggunakan jejak PCB yang lebih pendek, pembumian yang betul, teknik perisai, dan laluan penghalaan terkawal untuk mengurangkan gangguan dan mengekalkan penghantaran isyarat yang stabil.

Penggunaan Kuasa: Sistem mudah alih dan berkuasa bateri biasanya mengutamakan penggunaan kuasa yang rendah.Pemultipleks CMOS digunakan secara meluas dalam peranti IoT, elektronik boleh pakai dan sistem penderia berkuasa bateri kerana ia menggunakan kurang kuasa semasa operasi.Walaupun peranti TTL memberikan kelajuan pensuisan yang lebih pantas, ia biasanya memerlukan lebih banyak kuasa, jadi pilihan terakhir bergantung pada sama ada sistem mengutamakan kelajuan atau kecekapan tenaga.

Keserasian Voltan: Ketidakpadanan voltan boleh mewujudkan tingkah laku pensuisan yang tidak stabil dan masalah komunikasi di dalam litar.Sebelum memilih IC MUX atau DEMUX, keserasian dengan mikropengawal, sistem FPGA, penderia analog dan antara muka komunikasi hendaklah disahkan dengan teliti untuk memastikan operasi yang boleh dipercayai.

Ruang PCB dan Kerumitan Penghalaan : Satu kelebihan utama pemultipleksan ialah mengurangkan kerumitan penghalaan PCB.Apabila sistem semakin besar, meminimumkan jejak komunikasi menjadi semakin penting untuk reka bentuk perkakasan yang padat, penyelenggaraan yang lebih mudah, kebolehskalaan yang lebih baik dan kos pembuatan yang lebih rendah.

Kelebihan dan Had MUX dan DEMUX

Kelebihan

• Multiplexer (MUX): Multiplexer membenarkan berbilang isyarat input untuk berkongsi satu talian output, mengurangkan kerumitan sistem keseluruhan.Mereka juga meningkatkan penggunaan lebar jalur dalam sistem komunikasi.

• Demultiplexer (DEMUX): Demultiplexer mendayakan pengedaran isyarat yang cekap dengan menghalakan satu isyarat input ke berbilang output.Mereka memudahkan reka bentuk litar dan menyokong kawalan tersusun bagi komponen sistem.

Had

• Pemultipleks (MUX): Pemultipleks boleh menghantar hanya satu isyarat pada satu masa dan boleh menyebabkan kelewatan perambatan, terutamanya dalam konfigurasi yang lebih besar.

• Demultiplexer (DEMUX): Demultiplexer hanya mengaktifkan satu output pada satu masa dan mungkin mengalami kelewatan pensuisan semasa penghalaan isyarat.

Analisis Trade-Off

Terdapat pertukaran yang jelas apabila menggunakan pemultipleks dan demultiplexer dalam reka bentuk sistem.

• MUX Trade-Off: Menambah bilangan input mengurangkan pendawaian tetapi meningkatkan kelewatan dan kerumitan.Reka bentuk mesti mengimbangi kapasiti input dengan keperluan kelajuan sistem.

• Trade-Off DEMUX: Walaupun DEMUX memudahkan kawalan output, ia mengehadkan pengaktifan output serentak, menjadikannya kurang sesuai untuk sistem yang memerlukan pemprosesan selari.

• Trade-Off Teknologi: Peranti TTL seperti 74153 menawarkan kelajuan tinggi tetapi menggunakan lebih banyak kuasa, manakala peranti CMOS seperti CD4051 memberikan penggunaan kuasa yang lebih rendah pada kos operasi yang lebih perlahan.

MUX lwn Pengekod dan DEMUX lwn Penyahkod

Perbandingan	MUX	Pengekod	DEMUX	Penyahkod
Fungsi Utama	Memilih satu isyarat input dan memajukannya ke output	Menukar berbilang keadaan input ke dalam output binari berkod	Menghalakan satu isyarat input ke a keluaran yang dipilih	Mengaktifkan output berdasarkan binari kombinasi input
Tujuan Utama	Penghalaan isyarat	Penukaran data	Pengagihan isyarat	Tafsiran kod binari
Aliran Isyarat	Banyak-ke-satu	Berbilang input kepada kod binari	Satu-ke-banyak	Input binari kepada berbilang output
Aplikasi Biasa	Penghalaan data, komunikasi sistem, sistem terbenam	Pengekodan papan kekunci, keutamaan pengekodan, sistem digital	Alamat ingatan, perindustrian kawalan, penghalaan isyarat	Sistem paparan, memori pemilihan, litar kawalan
Fokus Utama	Pemilihan isyarat yang cekap	Pengekodan binari	Pengagihan isyarat terkawal	Pengaktifan output berdasarkan logik negeri

Kesimpulan

Multiplexer dan demultiplexer berfungsi sebagai fungsi penting dalam menjadikan sistem elektronik lebih cekap dan lebih mudah untuk mereka bentuk.MUX digunakan untuk menggabungkan isyarat, manakala DEMUX digunakan untuk mengedarkannya berdasarkan keperluan sistem.Walaupun dengan beberapa had seperti kelewatan dan operasi isyarat tunggal, mereka tetap sangat penting untuk membina sistem digital yang boleh dipercayai dan kos efektif.
