Motor induksi sangkar tupai: Gambaran keseluruhan, bagaimana ia berfungsi, aplikasi
2025-11-20 6545

Motor induksi sangkar tupai adalah jenis motor elektrik yang biasa dan boleh dipercayai yang terdapat dalam pelbagai jenis jentera. Panduan ini menerangkan apa itu, bagaimana ia berfungsi, bahagiannya, bagaimana ia bermula, di mana ia digunakan, dan kelebihan dan kekurangannya. Ia juga termasuk jenis prestasi dan perbandingan dengan motor cincin slip.

Kategori

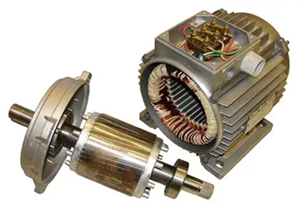

Rajah 1. Motor induksi sangkar tupai

Apakah motor induksi sangkar tupai?

A Motor induksi sangkar tupai adalah jenis motor elektrik yang popular di jentera, kilang, dan peralatan rumah tangga.

Ia dipanggil satu "Sangkar Squirrel" Motor kerana pemutar di dalamnya mempunyai bar logam yang diatur dalam bulatan, dan bentuk ini kelihatan seperti roda berjalan tupai.

Apabila arus mengalir ke stator (bahagian luar motor), ia mewujudkan medan magnet berputar. Medan magnet ini melewati bar pemutar dan mencipta arus di dalam pemutar. Semasa dalam pemutar mencipta medan magnet yang lain dan kedua -dua medan magnet menangkis satu sama lain. Penolakan ini adalah apa yang menyebabkan pemutar berputar.

Rotor adalah kukuh dan mudah, diperbuat daripada plat keluli yang disusun dengan aluminium atau bar tembaga. Kerana reka bentuk yang mudah ini, motor sangkar tupai sangat dipercayai, memerlukan sedikit penyelenggaraan, dan boleh bermula secara automatik.

Bagaimanakah motor induksi sangkar tupai berfungsi?

Motor induksi sangkar tupai berfungsi menggunakan a dari studio ke menyebabkan kipasnya berputarApabila kuasa AC tiga fasa digunakan untuk stator, ia mewujudkan medan magnet berputar di dalam motor. Medan magnet berputar ini melalui bar pemutar yang disusun seperti sangkar tupai dan mencipta arus di dalamnya. Arus dalam pemutar mencipta medan magnetnya sendiri dan dua medan magnet menangkis satu sama lain. Penolakan ini menghasilkan tork yang menyebabkan pemutar berputar dan menjalankan mesin. Rotor sentiasa berputar sedikit lebih perlahan daripada medan magnet berputar dan perbezaan kelajuan kecil ini adalah apa yang membuat arus mengalir. Elektrik mengalir dalam pemutar dan membolehkan motor beroperasi.

Struktur dalaman motor sangkar tupai

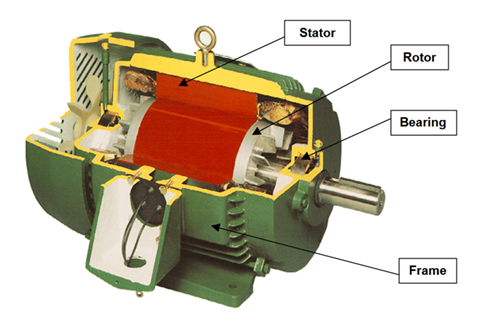

Rajah 2. Struktur motor sangkar tupai

Motor induksi sangkar tupai terdiri daripada satu Stator, kipas, Kipasdan galas Stator adalah bahagian pegun, yang mengandungi gulungan tiga fasa secara mekanikal diimbangi oleh 120 ° di dalam teras besi berlamina. Lapisan nipis ini mengurangkan kerugian dan memberikan laluan yang lancar untuk fluks magnet. Apabila menggunakan arus berganti tiga fasa, stator mencipta medan magnet berputar. Di dalamnya adalah pemutar, yang merupakan bahagian berputar motor. Rotor mempunyai teras berlamina dengan aluminium atau bar tembaga yang tertanam di dalamnya, dan bar ini adalah litar pintas di kedua-dua hujung dengan cincin akhir, membentuk struktur sangkar "tupai" biasa.

Bar pemutar sering bersudut untuk mengurangkan bunyi bising dan mencegah pengecutan, membantu enjin bermula dengan lancar. Kipas dipasang pada aci pemutar untuk menyejukkan dan menyimpan suhu enjin dalam had selamat semasa operasi. Galas menyokong aci pemutar dan biarkan ia berputar dengan lancar dengan geseran minimum.

Litar bersamaan dengan motor induksi sangkar tupai

Litar bersamaan motor induksi sangkar tupai adalah model elektrik yang mudah yang membantu kita memahami bagaimana motor berfungsi tanpa membukanya. Dalam model ini, stator diwakili menggunakan rintangan dan reaksi untuk menunjukkan kerugian dan kesan magnet dalam belitannya. Cawangan magnetisasi ditambah untuk menunjukkan arus yang diperlukan untuk membuat medan magnet berputar. Rotor juga diwakili dari segi rintangan dan reaksi, tetapi nilai -nilai ini berubah apabila terdapat slippage. Kerana pemutar hanya berfungsi apabila ia berputar sedikit lebih perlahan daripada medan magnet. Dengan menggunakan litar ini, kita dapat dengan mudah mengira perkara seperti arus motor, tork, kuasa dan kecekapan.

Ciri -ciri prestasi motor induksi sangkar tupai

• Motor menghasilkan tork permulaan yang baik, mencapai tork maksimum pada kelajuan tertentu dan kemudian berjalan lancar pada kelajuan sedikit di bawah kelajuan segerak.

• Slip adalah perbezaan antara kelajuan medan magnet dan kelajuan pemutar. Ia rendah tanpa beban dan meningkat apabila beban pada motor meningkat.

• Enjin beroperasi dengan cekap, terutamanya apabila berjalan pada beban penuh atau hampir beban penuh.

• Faktor kuasa adalah rendah pada beban cahaya tetapi bertambah baik apabila motor tertakluk kepada lebih banyak beban.

• Motor mengekalkan kelajuan yang agak berterusan walaupun perubahan beban, menjadikannya boleh dipercayai dalam banyak aplikasi.

• Motor menggunakan arus permulaan yang tinggi untuk masa yang singkat apabila dihidupkan, kemudian jatuh ke arus operasi yang lebih rendah apabila mencapai kelajuan berjalan.

• Mesin berjalan lancar, mempunyai sedikit getaran dan terkenal dengan operasi yang kuat dan stabil.

Kaedah memulakan motor induksi sangkar tupai

Motor induksi sangkar tupai boleh bermula dengan pelbagai cara bergantung pada arus permulaan dan ketenangan yang kita perlukan.

dalam satu Langsung dalam talian (DOL) Bermula, motor disambungkan secara langsung ke voltan penuh supaya ia bermula dengan cepat tetapi menggunakan arus yang sangat tinggi; Ini sering digunakan untuk motor kecil. dalam a bintang-tiga Mula, motor pertama bermula dalam sambungan bintang, ini memberikan voltan yang lebih rendah dan arus permulaan yang lebih rendah, kemudian beralih ke sambungan delta untuk operasi biasa; Ini mengurangkan arus yang kuat pada permulaan tetapi juga mengurangkan tork permulaan. A Autotransformer Bermula menggunakan pengubah untuk mengurangkan voltan ke motor pada mulanya, kemudian beralih ke voltan penuh apabila motor mempercepatkan; Kaedah ini memberikan kawalan yang lebih baik dan digunakan untuk motor yang lebih besar. Permulaan yang lembut Meningkatkan voltan perlahan -lahan apabila motor bermula, yang membolehkan pecutan lembut dan lembut yang mengurangkan ketegangan pada mesin; ia biasanya digunakan untuk pam dan peminat. Pemacu Kekerapan Variabel (VFD) adalah kaedah yang paling maju, ia mengawal kedua -dua voltan dan kekerapan, menjadikan motor bermula dengan lancar, menggunakan arus permulaan yang rendah dan juga perubahan kelajuan semasa operasi; Kaedah ini menjimatkan tenaga dan menyediakan kawalan terbaik.

Permohonan motor induksi sangkar tupai

Berikut adalah aplikasi motor induksi sangkar tupai:

Pam - Menyediakan tenaga untuk pam air, peralatan pengairan dan sistem pam industri untuk beroperasi dengan lancar dan boleh dipercayai.

Peminat dan blower - Kawalan sistem pengudaraan, peralatan penyejukan, dan peralatan HVAC untuk mengekalkan aliran udara yang mantap.

Pemampat - Pemampat udara operasi di kilang dan industri memerlukan prestasi berterusan.

Tali pinggang penghantar - Gerakkan bahan melalui kilang sambil mengekalkan kelajuan yang mantap dan konsisten.

Pengadun dan penggiling - Jalankan mesin pemprosesan makanan, pengadun kimia, dan kilang kilang pada kelajuan yang berterusan.

Alat mesin - Latihan, pelik, mesin penggilingan dan alat yang serupa memerlukan pergerakan yang boleh dipercayai.

Sistem HVAC - Kuasa penghawa dingin, peralatan penyejukan dan peralatan pengudaraan untuk perkhidmatan yang panjang dan boleh dipercayai.

Peralatan rumah tangga - Ditemui di mesin basuh, peti sejuk dan peralatan rumah kecil kerana kesederhanaan dan keberkesanannya.

Peralatan pertanian - Memandu kilang bijirin, threshers dan mesin pengairan dalam aplikasi pertanian.

Lif dan lif - Membawa pergerakan lancar dan stabil ke sistem mengangkat.

Jentera perlombongan dan pembinaan - Powering crushers, hoists dan peralatan berat dalam persekitaran yang menuntut.

Kelebihan dan Kekurangan Motor Induksi Sangkar Squirrel

Kelebihan motor induksi sangkar tupai:

• Bahagian yang lebih sedikit sehingga mudah dibina dan sangat dipercayai.

• Tiada berus atau cincin slip sehingga penyelenggaraan yang sangat sedikit diperlukan.

• Pembinaan lasak membolehkan ia menahan keadaan kerja yang keras.

• Kos pengeluaran dan operasi lebih murah daripada jenis enjin lain.

• Tiada peralatan tambahan diperlukan untuk bermula; Ia bermula secara automatik apabila dikuasakan.

• Beroperasi dengan cekap, terutamanya pada beban penuh.

• Berjalan pada kelajuan yang hampir berterusan walaupun perubahan beban.

• Mudah ditemui di banyak peringkat kuasa dan reka bentuk.

Kekurangan motor induksi sangkar tupai:

• Menggambarkan arus yang besar apabila bermula, yang mungkin memerlukan starter khas untuk motor yang lebih besar.

• Sukar untuk menyesuaikan kelajuan tanpa peralatan tambahan seperti VFD.

• Tidak sesuai untuk beban yang memerlukan tork permulaan yang sangat tinggi kecuali bar rotor yang direka khas digunakan.

• Mempunyai faktor kuasa yang rendah apabila berjalan dengan beban kecil.

• Sentiasa berjalan sedikit lebih perlahan kerana tergelincir.

• Memerlukan elektronik tambahan untuk menukar kelajuan dengan berkesan.

Jenis Kecekapan Motor Induksi Sangkar Tupai

NEMA (Persatuan Pengilang Elektrik Kebangsaan) mengklasifikasikan motor induksi tupai-sangkar ke dalam kelas kecekapan yang berbeza berdasarkan cara mereka melaksanakan ketika memulakan dan berjalan. Kelas -kelas ini menggambarkan perkara -perkara seperti memulakan tork, memulakan arus, dan slip, membantu anda memilih motor yang sesuai untuk pekerjaan yang betul. Kelas A-D adalah yang paling biasa, manakala E dan F adalah reka bentuk torque rendah khas.

Kelas A - Prestasi Standard

- tork permulaan biasa

- Semasa permulaan biasa

- Kemerosotan rendah

- tork tarik keluar adalah kira-kira 200-300% tork beban penuh

- Bagus untuk aplikasi di mana arus permulaan yang tinggi dapat diterima

Jenis B - Reka bentuk yang paling popular

- tork permulaan biasa

- Memulakan arus lebih rendah daripada Jenis A

- Kemerosotan rendah (kurang daripada 5%)

- tork tarik keluar sedikit lebih rendah kerana reaksi pemutar yang lebih tinggi

- Motor tujuan umum yang popular yang digunakan di kebanyakan industri

Taip C - Tork Permulaan Tinggi

- tork permulaan yang tinggi

- arus permulaan yang rendah

- Kemerosotan rendah

- biasanya menggunakan pemutar sangkar berganda

- Sesuai untuk beban yang memerlukan kuasa awal yang kuat seperti pam, pemampat dan penghantar

Taip D - Tork permulaan yang sangat tinggi

- Tork permulaan yang sangat tinggi (275% tork yang diberi nilai atau lebih)

- arus permulaan yang rendah

- Kemerosotan tinggi (7-11% atau lebih tinggi)

- Rotor mempunyai rintangan yang tinggi

- Bagus untuk beban berat yang sukar dimulakan seperti penghancur dan menumbuk tekanan

Kelas E - tork permulaan yang sangat rendah

- tork permulaan yang sangat rendah

- Semasa permulaan biasa

- Kemerosotan rendah

- Tidak sesuai untuk beban berat

- kadang -kadang digabungkan dengan pemampas atau starter rintangan

Taip F - Tork Permulaan Rendah

- Memulakan tork adalah kira -kira 1.25 × tork beban penuh

- arus permulaan yang rendah

- slaid biasanya

- Digunakan untuk aplikasi beban cahaya yang tidak memerlukan tork permulaan yang tinggi

Sangkar tupai berbanding motor induksi cincin slip

Berikut adalah jadual perbandingan antara motor sangkar tupai dan rotor luka (slip cincin) motor:

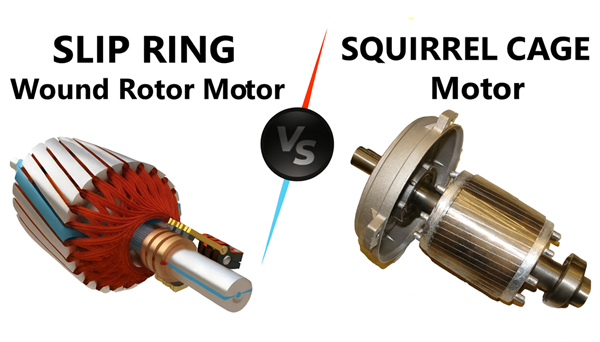

Rajah 3. Sangkar tupai berbanding motor induksi cincin slip

ciri	Tupai Motor induksi sangkar	Slip Motor induksi cincin
Pembinaan kipas	Pemutar ya Bar aluminium/tembaga adalah litar pintas oleh cincin akhir (sangkar tupai).	Pemutar mempunyai 3 fasa Gegelung yang disambungkan ke cincin slip dan perintang luaran.
Memulakan tork	Normal kepada purata.	Tork permulaan yang tinggi (boleh laras oleh perintang luaran).
Mulakan sekarang	Permulaan yang tinggi Pada masa ini.	Arus permulaan yang rendah kerana rintangan pemutar tambahan.
Kawalan kelajuan	Terhad kecuali digunakan A VFD.	Kawalan kelajuan yang lebih mudah dengan mengubah rintangan pemutar.
Penyelenggaraan	Sangat rendah; tiada berus atau slip cincin.	Lebih tinggi; berus dan Cincin slip memerlukan penjagaan biasa.
Kos	Kos yang lebih rendah; Mudah pembinaan.	Kos yang lebih tinggi; lebih sistem kompleks.
Ketahanan	Sangat kuat dan jangka panjang.	Kurang berkuasa kerana slip cincin dan berus.
Permohonan	Pam, peminat, pemampat, penghantar, peralatan rumah tangga.	Kren, Hoists, lif, kilang, jentera berat.

Kesimpulan

Motor induksi sangkar tupai dikenali kerana kesederhanaan, keteguhan dan kemudahan penyelenggaraan. Mereka berfungsi dengan baik dalam banyak aplikasi dan memberikan prestasi yang baik untuk keperluan industri dan harian kami. Memahami ciri dan jenis mereka memudahkan anda memilih motor yang sesuai untuk projek anda.
