Memahami MOSFET MODE TINGGI: Simbol, Jenis, dan Kelebihan
2024-06-04 35568

Transistor kesan medan logam-oksida-semikonduktor (e-Mosfets)-mode-ocide-semikonduktor mewakili kemajuan asas dalam teknologi semikonduktor, yang menyokong banyak lompat yang dilihat dalam peranti elektronik moden.Sebagai tulang belakang reka bentuk litar padat dan kompleks, keupayaan mereka untuk beroperasi dengan cekap dalam "biasanya" negeri memberikan penjimatan kuasa dan faedah keselamatan yang signifikan.Artikel ini menggali ke dalam mekanik operasi kedua-dua saluran N-saluran dan P-channel e-mosfet, perwakilan simbolik mereka dalam gambar rajah litar, dan prinsip-prinsip yang canggih membimbing reka bentuk dan aplikasi mereka.

Katalog

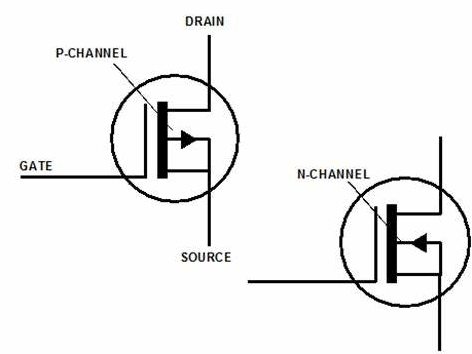

Rajah 1: MOSFET Peningkatan-Mode

Pengenalan kepada MOSFET MODE Peningkatan

MOSFET mod peningkatan adalah penting untuk elektronik moden, yang terkenal dengan reka bentuk padat mereka, pengurusan kuasa yang cekap, dan kemudahan pembuatan.Ciri -ciri ini menjadikannya sesuai untuk seni bina litar yang padat dan kompleks di mana kecekapan ruang dan tenaga diperlukan.

MOSFET mod peningkatan kekal tidak konduktif apabila voltan pintu ke sumber (v_gs) adalah sifar, mengklasifikasikannya sebagai 'biasanya'.

Pengaktifan berlaku dengan v positif_gs untuk NMOS atau VG negatif untuk PMOS.Voltan ini mendorong lapisan penyongsangan pada antara muka semikonduktor-oksida, membentuk saluran yang membolehkan pembawa caj (elektron untuk NMOS dan lubang untuk PMOS) mengalir dari sumber ke longkang.Keupayaan untuk meningkatkan kekonduksian saluran atas permintaan dengan voltan pintu adalah yang dijalankan dari MOSFET mod peningkatan, menetapkan mereka selain daripada pengurangan mod MOSFET, yang "biasanya" dan boleh menjalankan tanpa voltan pintu.

Peningkatan mod MOSFETS cemerlang dalam meminimumkan penggunaan kuasa.Apabila OFF, mereka menggunakan kuasa yang sangat sedikit, kelebihan asas untuk aplikasi sensitif kuasa seperti elektronik mudah alih dan reka bentuk bekalan kuasa.Pengeluaran mereka menggunakan teknologi semikonduktor moden menjadikan mereka kos efektif dan berskala untuk kedua-dua elektronik pengguna tinggi dan aplikasi perindustrian khusus.

Peningkatan simbol MOSFETS

Simbol untuk peningkatan MOSFET dalam rajah elektronik memberikan petunjuk asas mengenai mod dan struktur operasinya.Ia mempunyai garis patah atau putus-putus dari pintu ke saluran, tidak seperti garis berterusan dalam simbol MOSFET yang berkurangan.Garis yang rosak ini menandakan sifat 'biasanya' MOSFET mod peningkatan, menunjukkan bahawa saluran konduktif hanya dengan voltan pintu ke sumber yang sesuai.

N-Channel Enhancement-Mode MOSFETS

Dalam MOSFET-mode-channel-channel, substrat biasanya diperbuat daripada bahan semikonduktor p-jenis.Lapisan nipis silikon dioksida (SiO2) bertindak sebagai penebat pintu di atas substrat ini, dengan elektrod pintu logam yang diposisikan di atas.Apabila voltan positif digunakan pada pintu gerbang berbanding dengan sumber, medan elektrik dibuat, menarik elektron ke antara muka SiO2 dan membentuk saluran konduktif N-jenis antara sumber dan terminal longkang.Kekonduksian saluran meningkat dengan voltan yang digunakan, yang membolehkan kawalan ke atas aliran elektron melalui peranti.

P-channel peningkatan mod MOSFET

Dalam MOSFET mod peningkatan p-channel, substrat terdiri daripada bahan semikonduktor N-jenis.Memohon voltan negatif ke pintu gerbang berbanding dengan sumber menghasilkan medan elektrik yang menangkis elektron dari permukaan silikon di bawah pintu dan menarik lubang, membentuk saluran konduktif p-jenis.Persediaan ini membolehkan pergerakan lubang dari sumber ke longkang, yang membolehkan arus mengalir ke arah yang bertentangan dengan yang di MOSFET N-saluran.

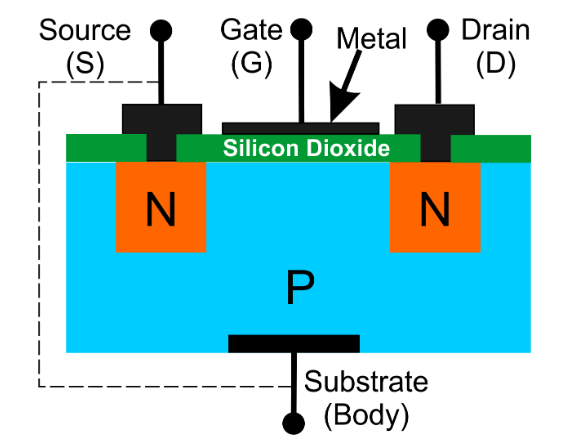

Rajah 2: MOSFET Peningkatan-Saluran N-Channel

Prinsip Reka Bentuk MOSFET Peningkatan-Saluran N (NMOS)

MOSFET mod peningkatan N-channel, atau NMOS, dibina di atas substrat p-jenis, yang menyediakan kedua-dua struktur dan sokongan operasi.Substrat ini menempatkan dua kawasan N-jenis kritikal: sumber dan longkang.Kawasan -kawasan ini membolehkan aliran elektron, membentuk arus melalui MOSFET.

Terdapat lapisan nipis silikon dioksida (SiO2) di antara sumber dan longkang.SiO2 dipilih untuk kekuatan dan kebolehpercayaan dielektrik yang tinggi, bertindak sebagai penebat untuk mengelakkan aliran semasa yang tidak diingini apabila peranti dimatikan.Di atas lapisan oksida ini adalah elektrod pintu, biasanya diperbuat daripada logam.Pintu diperlukan untuk mengawal operasi MOSFET.Apabila voltan digunakan ke pintu gerbang, medan elektrik mengubah kekonduksian peranti.

Ciri utama NMOS adalah bahawa ia tidak mempunyai saluran konduktif asli antara sumber dan longkang ketika dalam keadaan lalainya.Reka bentuk ini menjadikannya MOSFET mod peningkatan, yang memerlukan voltan pintu tertentu untuk membentuk saluran konduktif.Melaraskan voltan pintu membolehkan peranti beralih antara keadaan ON dan OFF, yang membolehkan kawalan tepat dalam litar elektronik.

Sambungan ke sumber, longkang, dan substrat direka dengan teliti untuk memastikan rintangan yang rendah dan integriti isyarat tinggi.Kekurangan saluran pra-terbentuk bermakna NMOS bergantung pada voltan luaran untuk menjalankan, menawarkan kawalan yang dipertingkatkan ke atas operasinya.Ciri ini berguna dalam elektronik digital di mana penukaran binari diperlukan.

NMOS dengan voltan pintu ke sumber (v_gs= 0)

Apabila voltan pintu ke sumber (v_gs) ditetapkan kepada sifar, transistor NMOS beroperasi sebagai peranti tiga terminal dengan sifat elektrik yang berbeza.Keadaan ini diperlukan untuk meminimumkan interaksi yang tidak diingini antara terminal, dengan itu meningkatkan kebolehpercayaan dan prestasi peranti dalam pelbagai litar.

Dengan VG pada sifar, tidak ada perbezaan yang berpotensi antara pintu dan sumbernya.Kekurangan perbezaan yang berpotensi ini menghalang pembentukan saluran konduktif antara sumber dan longkang, menjaga NMO dalam keadaan yang tidak konduktif atau 'off'.Perkara luar negara ini untuk menukar aplikasi dalam litar digital.

Untuk terus mencegah arus kebocoran antara longkang dan sumber, NMOS termasuk mekanisme perlindungan terbina dalam.Sumber dan longkang disambungkan ke substrat p-jenis, membentuk persimpangan P-N.Persimpangan ini bertindak sebagai diod yang terbalik apabila transistor dimatikan.Bias terbalik secara berkesan menghalang aliran pembawa caj, menghalang aliran arus yang tidak diingini.

Tingkah laku ini berbeza daripada transistor kesan persimpangan (JFET) dan pengurangan jenis MOSFET.Di peranti tersebut, arus longkang nonzero (i_d) boleh diperhatikan walaupun v_gs adalah sifar kerana saluran yang terbentuk secara semulajadi.Sebaliknya, NMOS memerlukan VG positif untuk membuat saluran, menonjolkan perbezaan operasi utama yang mendesak untuk aplikasi yang memerlukan kawalan yang tepat ke atas dan di luar negara transistor.

NMOS dengan voltan pintu ke sumber positif (v_gs> 0)

Apabila voltan pintu ke sumber (v_gs) adalah positif, transistor NMOS berubah dengan ketara dalam keadaan konduktifnya, yang sangat berharga untuk peranannya dalam menguatkan dan beralih.

Apabila VGS positif digunakan, medan elektrik membentuk di seluruh elektrod pintu.Bidang ini memberi kesan kepada substrat p-jenis di bawahnya dengan menangkis lubang, yang merupakan pembawa utama dalam substrat.Apabila lubang ditolak dari antara muka substrat-SiO2, bentuk rantau kekurangan, kekurangan pembawa caj mudah alih dan meningkatkan rintangan dalam lapisan ini.

Sebagai v_gs Meningkatkan lagi, medan elektrik menjadi cukup kuat untuk menarik elektron dari sumber N-jenis dan longkang.Elektron ini berkumpul di sempadan rantau kekurangan dalam lapisan SiO2, membentuk lapisan penyongsangan.Lapisan penyongsangan ini menukarkan tingkah laku semikonduktor pada antara muka dari p-jenis ke N-jenis, mewujudkan laluan konduktif.

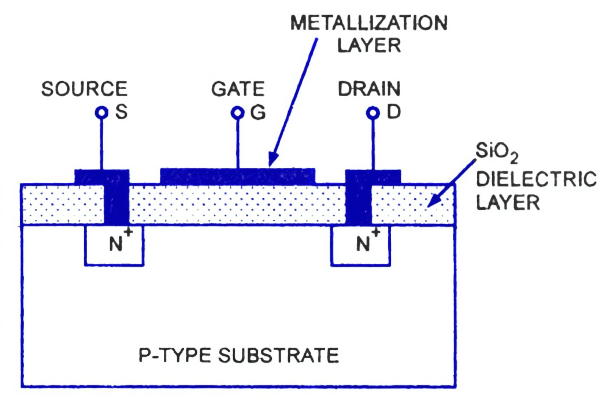

Rajah 3: Pembentukan saluran dalam NMO-mod peningkatan

Apabila voltan digunakan di seluruh terminal ini, saluran N-jenis yang baru dibentuk membolehkan arus mengalir di antara sumber dan longkang.Kekuatan medan elektrik di struktur pintu memodulasi kekonduksian saluran ini, dengan itu mengawal magnitud semasa.

Komponen penting dalam proses ini ialah voltan ambang (v_T), voltan pintu minimum yang diperlukan untuk membentuk saluran konduktif.V_T Bergantung pada beberapa faktor: kepekatan doping substrat, ketebalan lapisan SiO2 dan pemalar dielektrik, dan dimensi fizikal transistor.

NMOS dengan voltan pintu ke sumber negatif (v_gs < 0)

Transistor NMOS-mode yang lebih tinggi bertindak secara berbeza di bawah tegasan gerbang-ke-sumber yang negatif berbanding dengan NMOS-mode atau persimpangan transistor kesan medan (JFETs).Walaupun peranti pengurangan mod boleh meningkatkan atau mengurangkan kepekatan pembawa dalam saluran dengan voltan pintu negatif, NMO-mod peningkatan mempunyai dinamik yang lebih ketat.

Untuk peningkatan mod NMOS, v negatif_gs tidak dapat memulakan pengaliran.Ini kerana peranti ini tidak mempunyai saluran konduktif yang sedia ada dan bergantung pada voltan pintu positif untuk mendorongnya.Apabila v_gs adalah negatif, medan elektrik di antara pintu dan substrat menangkis elektron dari rantau pintu, mengukuhkan rantau penipisan dan menghalang pembentukan saluran konduktif.Oleh itu, transistor kekal.

Ciri ini mentakrifkan NMOS sebagai peranti 'peningkatan mod'.Ia menyoroti keperluan peranti untuk voltan pintu positif untuk meningkatkan kepekatan elektron dalam saluran.Tingkah laku ini dikira untuk aplikasi logik digital di mana keadaan luar yang berbeza dan boleh dipercayai diperlukan untuk mengelakkan aliran semasa yang tidak diingini dan memastikan keadaan logik yang jelas.

Rajah 4: Aplikasi voltan antara longkang dan sumber

Permohonan voltan antara longkang dan sumber

Memahami interaksi antara voltan sumber longkang (v_ds) dan voltan sumber pintu (v_gs) berguna dalam mengawal aliran semasa dan operasi transistor NMOS, terutamanya apabila voltan positif digunakan di antara longkang dan sumber.

• rendah v_ds: Wilayah Ohmic

Pada mulanya, dengan rendah v_ds, NMOS bertindak seperti perintang yang berubah -ubah.Transistor beroperasi di rantau "ohmic" atau "triode", di mana saluran tetap terbuka dan tidak teratur.Di rantau ini, arus longkang (i_d) bervariasi secara linear dengan v_ds.V_gs terutamanya mengawal kekonduksian saluran.V yang lebih tinggi v_gs Meningkatkan kepekatan elektron dalam saluran, mengurangkan rintangannya dan membolehkan lebih banyak arus mengalir.

• Meningkatkan v_ds: Peralihan ke tepu

Sebagai v_ds Meningkatkan, penurunan voltan di sepanjang saluran mempengaruhi pengedaran elektron.Apabila VD mencapai titik kritikal, sama dengan atau lebih besar daripada (v_gs - v_T), saluran berhampiran longkang mula sempit atau "mencubit."Ini menandakan peralihan dari rantau Ohmic ke rantau tepu.Dalam ketepuan, saluran berhampiran longkang dengan berkesan ditutup, menyekat rantau saluran aktif ke hujung sumber.

• Kawasan tepu: arus stabil

Di kawasan tepu, i_d Mencapai nilai maksimum, yang dipanggil arus tepu, yang tetap stabil walaupun VDS meningkat lagi.Output semasa yang stabil ini diperlukan untuk aplikasi di mana NMOS digunakan sebagai suis atau penguat, kerana ia mengekalkan prestasi yang konsisten pada voltan longkang yang berlainan.

Keluarkan keluk ciri dan pemindahan dalam transistor NMOS

Ciri-ciri longkang dan lengkung pemindahan adalah kunci untuk memahami bagaimana transistor NMOS peningkatan mod menguruskan voltan dan arus.Lengkung ini memberikan gambaran tentang tingkah laku peranti di bawah keadaan operasi yang berbeza.

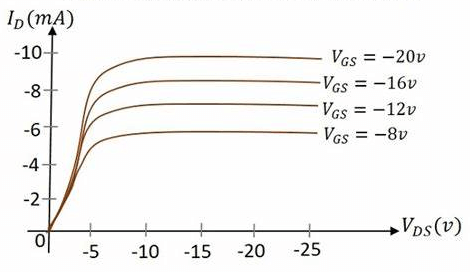

Rajah 5: Keluk ciri longkang dan pemindahan

Inti operasi NMOS terletak pada ciri-ciri volt-amnya, seperti transistor kesan bidang lain (FET).Untuk voltan pintu ke sumber (v_gs) kurang daripada atau sama dengan voltan ambang (v_T), NMOS mempunyai rintangan yang sangat tinggi, dengan berkesan menghalang aliran semasa dari longkang ke sumber.Ini mentakrifkan mod peningkatannya, di mana v_gs melebihi v_T diperlukan untuk menghidupkan transistor 'ON' dan membenarkan pengaliran.

Sekali v_gs melebihi v_T, rintangan saluran berkurangan, meningkatkan arus longkang (i_d).Hubungan ini diwakili dalam lengkung pemindahan, yang plot i_d terhadap VGS bermula dari v_T.Lengkung menunjukkan bagaimana saya_d meningkat dengan peningkatan v_gs, menonjolkan kawalan voltan pintu ke atas arus melalui peranti.

Voltan longkang ke sumber yang tinggi (v_ds) boleh menekankan saluran, terutamanya berhampiran longkang di mana medan elektrik paling kuat.Tekanan ini boleh menyebabkan pecahan saluran, biasanya disebabkan oleh kerosakan longsor di rantau caj ruang di hujung longkang.Semasa kerosakan longsor, medan elektrik yang kuat menjana pasangan lubang elektron, meningkatkan arus dengan ketara dan berpotensi merosakkan transistor.

Rajah 6: MOSFET Peningkatan P-Channel (PMOS)

Prinsip Reka Bentuk MOSFET Peningkatan-Saluran P-Saluran (PMOS)

MOSFET mod peningkatan P-channel, atau PMOS, direka sebagai imej cermin MOSFET N-saluran (NMOS), aspek utama operasi dan penggunaannya dalam litar elektronik, terutamanya di mana fungsi pelengkap diperlukan.

Dalam transistor PMOS, substrat diperbuat daripada bahan semikonduktor N-jenis, tidak seperti substrat p-jenis dalam NMOS.Substrat N-jenis ini dipasangkan dengan kawasan p-jenis untuk sumber dan longkang, memudahkan aliran lubang, pembawa caj di PMOS, berbanding dengan elektron dalam NMOS.

Operasi transistor PMOS bermula dengan menggunakan voltan pintu ke sumber negatif (v_gs).Voltan negatif ini membalikkan kepekatan pembawa di bawah pintu gerbang, mewujudkan saluran P konduktif.Oleh kerana magnitud VGs negatif meningkat, lebih banyak lubang berkumpul di kawasan saluran, meningkatkan kekonduksian antara sumber dan longkang.

Berbeza dengan NMOS, di mana v positif_gs mendorong saluran, PMOS memerlukan v negatif_gs untuk pengaliran.Arah aliran semasa dalam PMOS juga dibalikkan;Aliran semasa dari sumber ke longkang didorong oleh pergerakan lubang, yang merupakan pembawa caj positif.

Reka bentuk PMOS melengkapkan NMOS, memperluaskan fleksibiliti teknologi MOSFET.Sifat pelengkap ini memainkan peranan dalam teknologi logam-oksida-semikonduktor (CMOS) pelengkap, asas dalam litar digital moden.Teknologi CMOS mendapat manfaat daripada kecekapan yang lebih tinggi dan penggunaan kuasa yang lebih rendah kerana hanya satu jenis transistor (sama ada NMOS atau PMOS) dijalankan pada satu masa, meminimumkan cabutan semasa semasa fasa suis.

Keluarkan Ciri Ciri dan Pemindahan PMOS

PMOS, atau P-channel MOSFET, beroperasi dengan dinamik yang bertentangan dengan NMOS, terutamanya mengenai bagaimana voltan pintu ke sumber (v_gs) mempengaruhi kekonduksian.

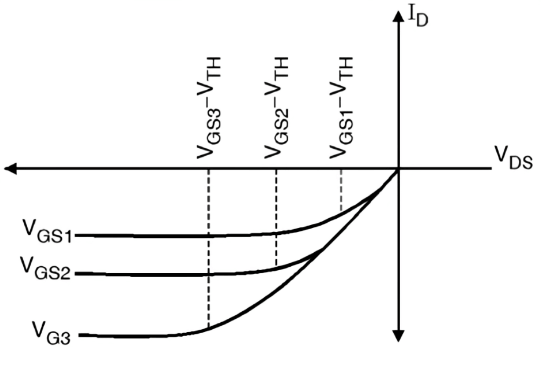

Rajah 7: Kekuatan longkang dan lengkung pemindahan PMOS

Dalam peranti PMOS, meningkatkan negatif v_gs Meningkatkan kepekatan lubang (caj positif) di rantau semikonduktor di bawah lapisan oksida.Peningkatan kepekatan lubang ini secara langsung meningkatkan kekonduksian di seluruh saluran yang terbentuk di antara sumber dan terminal longkang.

Lengkung pemindahan PMOS, yang merancang arus longkang (i_d) terhadap v_gs, menunjukkan bahawa saya_d meningkat sebagai v_gs menjadi lebih negatif, bergerak melewati voltan ambang (v_T).Untuk PMOS, v_T adalah voltan pintu minimum yang diperlukan untuk membuat saluran konduktif dengan lubang.Keluk ciri ini adalah imej cermin lengkung NMOS, mencerminkan operasi PMOS dengan polariti voltan terbalik dan pembawa caj.

Dalam litar CMOS, operasi pelengkap peranti ini digunakan untuk memberi kesan yang besar.Transistor PMOS dengan cekap memodulasi kekonduksian dengan perubahan voltan pintu.Dalam konfigurasi CMOS, menggunakan kedua -dua jenis transistor membolehkan reka bentuk di mana satu jenis menjalankan sementara yang lain dimatikan, meningkatkan kecekapan litar dan mengurangkan penggunaan kuasa.Arus minimum mengalir melalui litar kecuali semasa fasa pensuisan, apabila kedua -dua transistor seketika menjalankan.

Mekanik operasi peningkatan MOSFET

Peningkatan MOSFET beroperasi berdasarkan voltan pintu ke sumber (v_Gs).Dalam keadaan lalai, dengan v_Gs Pada sifar, peranti tetap tidak konduktif, atau 'biasanya mati'.

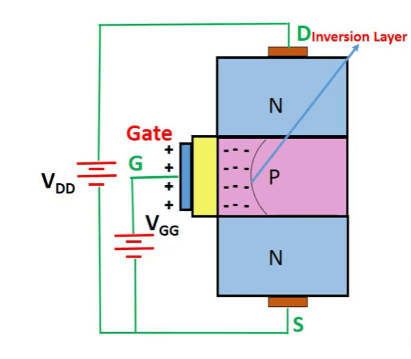

Rajah 8: Ciri -ciri Peningkatan MOSFET

Pengaktifan bermula apabila voltan pintu digunakan.Bagi NMOS, voltan gerbang positif berbanding dengan sumber diperlukan, manakala PMOS memerlukan voltan pintu negatif.Voltan ini mewujudkan medan elektrik melalui silikon dioksida atau lapisan dielektrik yang serupa, memberi kesan kepada bahan semikonduktor di bawah pintu.

Di NMOS, v positif_Gs Menolak lubang (pembawa majoriti dalam substrat p-jenis) dan menarik elektron (pembawa minoriti) ke antara muka silikon dioksida.Pengumpulan elektron ini membentuk lapisan penyongsangan N-jenis, mewujudkan saluran N yang membolehkan arus mengalir dari sumber ke longkang.Di PMOS, VGS negatif menangkis elektron dan menarik lubang, membentuk saluran P.

Pembentukan saluran ini dengan ketara mengurangkan rintangan antara sumber dan longkang.Kekonduksian saluran bergantung kepada bilangan pembawa caj (elektron atau lubang) dalam saluran.Semakin besar voltan pintu, semakin kuat medan elektrik, menarik lebih banyak pembawa dan meningkatkan kekonduksian.Keupayaan untuk memodulasi rintangan saluran melalui voltan pintu adalah kelebihan asas peningkatan MOSFET.

Aplikasi MOSFET Jenis Peningkatan

Peningkatan jenis transistor kesan medan logam-oksida-semikonduktor (e-mosfet) adalah pusat elektronik moden kerana fungsi serba boleh mereka.Impedans input yang tinggi dan tindak balas cepat terhadap perubahan isyarat input menjadikan mereka penguat yang sangat baik.Keupayaan ini diperlukan untuk meningkatkan isyarat lemah dalam peranti audio dan sistem komunikasi, di mana mengekalkan integriti isyarat diperlukan.

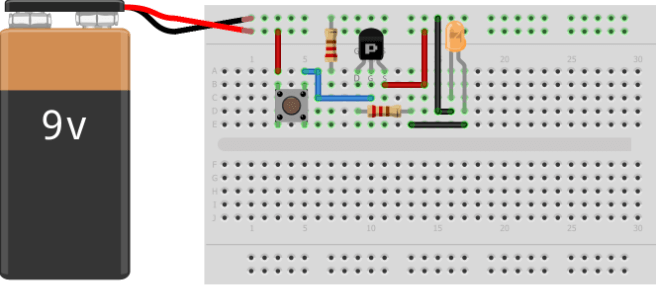

_{Rajah 9: e-mosfet untuk menukar kuasa}

Dalam penukaran kuasa, e-Mosfets cemerlang dengan toggling dengan cekap di antara negeri-negeri ON dan OFF dengan pelarasan voltan gerbang minimum. Ini meningkatkan pengurusan kuasa dalam peranti yang terdiri daripada bekalan kuasa komputer ke induMesin strial, meningkatkan prestasi sambil mengurangkan kos tenaga.

Untuk penyimpanan memori, e-mosfet memastikan pengekalan data yang boleh dipercayai, yang sesuai untuk peranti seperti pemacu USB dan pemacu keadaan pepejal maju (SSD).Komponen ini adalah kunci kepada seni bina sistem pengkomputeran moden yang mantap.

E-Mosfets juga memainkan peranan penting dalam litar penyongsang, yang menukar arus langsung (DC) kepada arus berganti (AC).Kebolehpercayaan dan kecekapan mereka adalah kunci dalam aplikasi seperti persediaan kuasa solar dan bekalan kuasa yang tidak terganggu (UPS), memastikan penghantaran kuasa yang konsisten.Selain itu, penggunaannya dalam litar elektronik kuasa menyokong pembangunan litar bersepadu kecekapan tinggi (ICS) yang terdapat dalam pelbagai alat, meluaskan fungsi dan meningkatkan prestasi.

Dalam kawalan motor, e-Mosfets tepat mengawal kelajuan, arah, dan tork motor dalam kedua-dua aplikasi perindustrian dan pengguna, termasuk kenderaan elektrik dan talian pengeluaran automatik.Kecekapan mereka adalah key untuk mengoptimumkan prestasi di kawasan ini.E-Mosfets juga boleh disesuaikan untuk digunakan dalam pengawal dan sistem digital, menguruskan operasi logik dan tugas pemprosesan asas untuk komunikasi digital dan fungsi pengkomputeran lanjutan.

E-Mosfets hadir dalam alat sehari-hari seperti kalkulator dan suis analog, memudahkan pengiraan matematik kompleks dan pengendalian data untuk memastikan peranti mesra pengguna dan boleh dipercayai.Dalam sistem radio, pengayun berasaskan e-Mosfet memberikan frekuensi yang stabil untuk komunikasi yang konsisten.

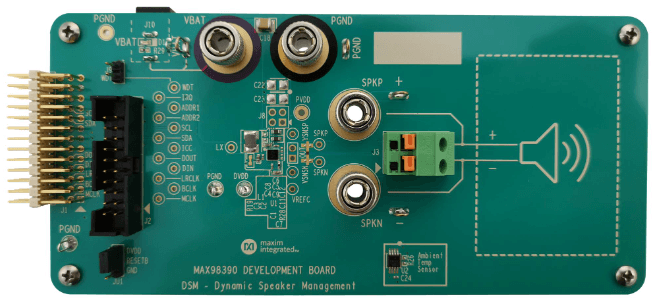

Rajah 10: E-mosfet untuk persediaan audio kereta

Akhirnya, dalam sistem bunyi dari persediaan audio kereta ke sistem tetulang bunyi yang besar, e-mosfet menguruskan pengagihan kuasa dan meningkatkan penguatan isyarat.Ini memastikan output audio berkualiti tinggi, memberikan bunyi yang jelas dan mantap untuk kedua-dua tetapan peribadi dan awam, dan mewujudkan pengalaman audio yang mendalam.

Kebaikan dan keburukan peningkatan MOSFET

Pro E-Mosfets

Operasi dikawal voltan: SFET dikawal oleh voltan, bukan semasa, yang membawa kepada cabutan arus minimum dari sumber input.Ini mengurangkan penggunaan kuasa dan kehilangan isyarat, bermanfaat untuk peranti yang dikendalikan oleh bateri dan kuasa rendah.Selain itu, impedans input tinggi mereka bermakna mereka menggunakan beban minimum pada peringkat litar sebelumnya, memelihara integriti isyarat dan meningkatkan prestasi litar keseluruhan.

Saiz padat: Saiz kecil e-mosfet membolehkan reka bentuk elektronik yang padat, ringan seperti telefon pintar, wearables, dan peranti perubatan mudah alih.

Kebolehpercayaan dan keteguhan yang tinggi: Lapisan silikon dioksida memisahkan pintu dari substrat, memberikan pengasingan elektrik yang sangat baik.Ini menyumbang kepada kebolehpercayaan yang tinggi dan keteguhan e-mosfet, memastikan operasi yang stabil dalam pelbagai keadaan.Selain itu, e-mosfet boleh beralih pada kelajuan tinggi dengan ketepatan yang hebat, menjadikannya sesuai untuk aplikasi yang memerlukan penukaran cepat, seperti litar logik digital, penguat RF, dan penukar kuasa.

Rendah Rendah: Apabila ON, E-Mosfets mempamerkan rintangan yang rendah, yang membolehkan pengaliran semasa yang cekap dengan kehilangan kuasa yang minimum.Kecekapan ini adalah asas dalam elektronik kuasa, di mana pemuliharaan tenaga dan pengurusan terma diperlukan.

Kekurangan e-mosfet

Keperluan Biasing Kompleks: E-Mosfets umumnya memerlukan litar bias yang lebih kompleks berbanding dengan transistor lain seperti BJTS (transistor persimpangan bipolar).Ini boleh merumitkan integrasi ke dalam sistem elektronik dan mungkin memerlukan komponen tambahan dan pertimbangan reka bentuk.

Sensitiviti Suhu: Prestasi E-MOSFET boleh dipengaruhi oleh suhu v ariat ion.Suhu tinggi dapat mengubah voltan ambang (v_t) dan parameter operasi lain, yang berpotensi memberi kesan kepada prestasi dan kestabilan.

Pertimbangan Kos: E-mosfet boleh lebih mahal untuk menghasilkan daripada jenis transistor lain, yang boleh memberi kesan kepada kos keseluruhan sistem elektronik.

Rajah 11: D-MOSFET vs E-MOSFET

Peningkatan MOSFET vs. Pengurangan MOSFET

	Peningkatan MOSFET (e-moseft)	Kekurangan MOSFET (D-MOSFET)
Lalai Negeri	"Biasanya mati "dan memerlukan voltan pintu positif untuk menjalankan	"Biasanya pada "dan kelakuan pada voltan pintu sifar
Kawalan Mekanisme	memerlukan voltan pintu positif untuk mendorong saluran, memberikan kawalan hidup/mati yang jelas Sesuai untuk menukar digital	memodulasi saluran yang ada, menawarkan kawalan yang lebih luas untuk kedua -dua menukar dan Aplikasi pengaliran berterusan
Permohonan Kesesuaian	Excel dalam aplikasi penukaran berkelajuan tinggi dan digital kerana tindak balas pantas mereka ke pintu gerbang perubahan	lebih baik Sesuai untuk aplikasi yang memerlukan aliran arus yang stabil dan isyarat analog penguatan

Carta 1: Perbezaan antara peningkatan MOSFET dan MOSFET

Kesimpulan

Kajian MOSFETS mod peningkatan (e-MOSFET) mendedahkan peranan penting mereka dalam elektronik moden, didorong oleh kecekapan, kekompakan, dan prestasi yang mantap di bawah permintaan operasi yang berbeza-beza.Dari litar logik digital ke sistem pengurusan kuasa, e-mosfet diperlukan untuk mengoptimumkan prestasi dan kecekapan tenaga pelbagai peranti.Artikel ini telah menonjolkan perbezaan yang halus namun memerlukan antara saluran N-saluran dan P-channel MOSFET, menghuraikan dinamik operasi mereka, yang sesuai untuk aplikasi seperti teknologi CMOS di mana fungsi pelengkap dimanfaatkan.Lebih -lebih lagi, perbincangan tentang kelebihan mereka yang disambungkan dengan cabaran seperti keperluan bias yang kompleks dan kepekaan suhu, memberikan pemahaman yang komprehensif mengenai skop dan batasan aplikasi mereka.Analisis ini bukan sahaja meningkatkan pemahaman kita tentang MOSFET tetapi juga menggariskan impak mereka yang signifikan terhadap pembangunan sistem elektronik yang inovatif, boleh dipercayai dan cekap.

Soalan Lazim [Soalan Lazim]

1. Mengapa peningkatan MOSFET lebih disukai?

Peningkatan MOSFET lebih disukai kerana kecekapan tinggi dan keupayaan pengendalian kuasa mereka.Tidak seperti pengurangan MOSFET yang biasanya dihidupkan, peningkatan MOSFET biasanya dimatikan, bermakna mereka memerlukan voltan di pintu masuk untuk dihidupkan.Ciri ini menjadikannya berguna dalam litar yang memerlukan penggunaan kuasa yang rendah apabila di luar keadaan, serta dalam aplikasi di mana kawalan beralih diperlukan, seperti dalam bekalan kuasa dan kawalan motor.

2. Bagaimana saya tahu jika MOSFET saya adalah peningkatan?

Untuk menentukan sama ada MOSFET adalah jenis peningkatan, periksa lembaran data untuk voltan ambang (VTH).Jika peranti memerlukan voltan sumber gerbang positif (VGS) untuk menghidupkan, ia adalah peningkatan MOSFET.Ini menentang jenis kekurangan, yang boleh dijalankan walaupun voltan sumber pintu adalah sifar atau negatif.

3. Bagaimanakah jenis peningkatan MOSFET berbeza dari BJT?

Jenis peningkatan MOSFET berbeza dari transistor persimpangan bipolar (BJT) dalam beberapa cara utama:

Kawalan: MOSFET adalah didorong voltan, bermakna mereka memerlukan voltan di pintu gerbang untuk mengawal aliran arus melalui saluran.BJTS didorong semasa, memerlukan arus di pangkalan.

Kuasa: MOSFETS umumnya mengambil kuasa kurang semasa operasi kerana tidak ada arus pintu berterusan, tidak seperti arus asas dalam BJTS.

Kelajuan penukaran: MOSFET biasanya mempunyai kelajuan beralih lebih cepat disebabkan oleh ketiadaan isu penyimpanan caj yang mempengaruhi BJTS.

4. Adakah MOSFET menggunakan AC atau DC?

MOSFET boleh digunakan dengan isyarat AC dan DC.Untuk aplikasi DC, mereka berfungsi sebagai suis atau penguat.Dalam aplikasi AC, ia digunakan dalam penukar dan penyongsang.Keupayaan untuk beroperasi dengan kedua -dua jenis isyarat menjadikannya serba boleh dalam pelbagai litar elektronik.

5. Adakah voltan MOSFET atau semasa didorong?

MOSFET adalah peranti yang didorong oleh voltan.Operasi MOSFET bergantung terutamanya pada voltan yang digunakan pada terminal pintu, yang mengawal kekonduksian saluran antara sumber dan longkang, tanpa memerlukan arus berterusan yang signifikan untuk mengalir ke pintu masuk.

6. Apakah mod peningkatan MOSFET bersamaan?

MOSFET mod peningkatan bersamaan dengan suis terbuka biasanya dalam litar elektronik.Ia kekal apabila tiada voltan yang digunakan untuk pintu gerbang, dan ia bertukar apabila voltan yang cukup positif digunakan, membolehkan arus mengalir melalui saluran.

7. Apakah saluran yang dijalankan dalam mod peningkatan MOSFET?

Dalam mod peningkatan MOSFET, saluran yang dijalankan dibentuk apabila voltan positif digunakan pada pintu gerbang berbanding sumbernya.Voltan ini mendorong saluran pembawa caj (elektron untuk saluran N, lubang untuk saluran P) di bawah pintu gerbang, yang membolehkan arus mengalir melalui peranti antara longkang dan terminal sumber.Kekuatan dan kekonduksian saluran ini boleh dikawal oleh voltan pintu, yang membolehkan kawalan tepat ke atas aliran semasa.
